产品参数

Product parameter

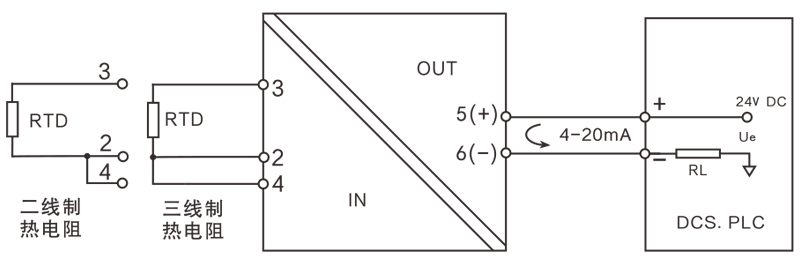

输入端:

输入信号:  PT100，Cu50，Ni1000等6种分度热电阻信号，可软件切换

允许线阻:  ≤22Ω

输出端：

输出信号: 二线制4-20mA

输出负载电阻: RL≤（回路供电电压-12）/0.022

供电电压: 输出回路供电,DC 12~30V

消耗电流: ≤1.5W(一进一出,24V供电,满量程输出时)

超限报警: 低于温度下限，输出3.9mA（4-20mA输出时）

              高于温度上限，输出21mA

输入断线报警: 输出22mA，可通过上位机软件自行配置

基本精度: 0.2%F.S.

温度漂移: 典型值≤0.01%F.S./℃ (-20℃~+55℃)

响应时间: <1S(0-90%)(TYP)

绝缘强度: 1500V AC/1min(输入、输出、电源之间)

绝缘电阻: >100MΩ(输入、输出、电源之间)

工作温度范围:-20~+55℃

电磁兼容性: 符合GB/T18268.1(IEC61326-1)

适合现场设备:二线制、三线制变送器，电流源信号

使 用 环 境

(1)周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质;

(2)储存温度:-40℃~+80℃:

(3)相对湿度:10%~90%RH;
