产品参数

Product parameter

输入端:

输入信号:4-20mA

配电电压:开路电压≥21 V DC    20mA时电压:>15V

配电工作电流:<25mA

输入阻抗:≤25Ω

输出端：

输出信号:4-20mA

输出负载电阻:RL≤800Ω(输出为电流信号)

输出纹波: ≤10mVpp

供电电压:DC24V,电压范围DC 20~42V

消耗电流:≤39mA(一进一出,24V供电,配电输入,20mA输出时)

基本精度:0.1%F.S.

温度漂移:典型值≤±1μA/10℃ (-20℃~+60℃)

响应时间:≤10mS(0-90%)(TYP)

保护参数 ：

◆ 上 电 冲 击 保 护 ， 上 电 缓 启 动 ＞ 2 0 m s

◆ 电 源 反 接 保 护 ， 反 接 电 压 ＜- 4 0 V

◆ 配 电 保 护 ， 配 电 输 出 钳 位 电 流 2 8 m A (± 4 m A )

◆ 输 出 保 护 ， 输 出 钳 位 电 流 2 5 m A (± 1 m A )

◆ 端 口 误 接 和 浪 涌 冲 击 保 护:

     A .电 源-输 入-输 出 自 身 回 路 的 两 个 端 口 之 间 ，  可 承 受 外 回 路 电 压 ＜ ± 2 4 V .

   B .输 入-输 出-电 源 三 者 之 间 误 接 形 成 的 短 路,  开 路,不 损 坏 。 可 承 受 外 电 压 2 5 0 0 V ( 1 分 钟  ， 不 损 坏)

绝缘强度:2500VAC/1min(输入、输出、电源之间)

绝缘电阻:>100MΩ(输入、输出、电源之间)

工作温度范围:-20~+60℃

电磁兼容性:符合GB/T18268(IEC61326-1)

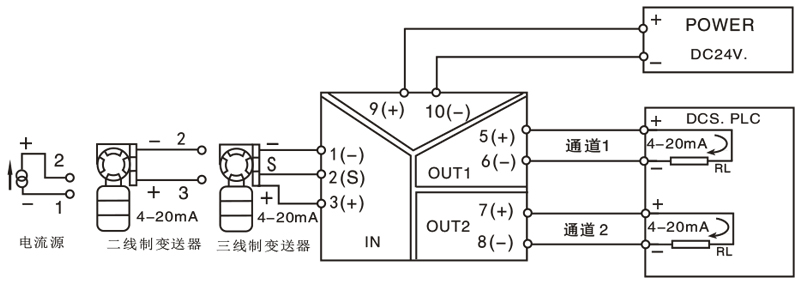

适合现场设备:二线制、三线制变送器，电压源、电流源信号

使 用 环 境

(1)周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质;

(2)储存温度:-40℃~+80℃:

(3)相对湿度:10%~90%RH;
