产品参数

Product parameter

输入端:

输入信号:电压（-10~10V）

             毫伏（-100mV~100mV）

             电流源（0-20mA）

             二线制变送器（4-20mA）

             以上量程在该范围内可以通过软件自行配置量程

配电电压:开路电压≥21 V DC

配电工作电流:<25mA

输入阻抗:≤50Ω（输入电流信号）

             ≥1MΩ（输入电压信号）

输出端：

输出信号:电压（-10~10V）

             电流源（0-20mA）

             以上量程在该范围内可以通过软件自行配置量程

输出负载电阻:RL≤500Ω(输出为电流信号)

                   RL≥10KΩ(输出为电压信号)

供电电压:DC24V,电压范围DC 18~32V

消耗电流:≤50mA(一进一出,24V供电,配电输入,满量程输出时)

             ≤70mA(一进二出,24V供电,配电输入,满量程输出时)

基本精度:0.1%F.S.

响应时间:≤0.5S(0-90%)(TYP)

面板指示灯:PWR——电源指示灯，默认绿色，通电后常亮

                ALM——默认红色不亮，短路或者断路闪烁，超出输入量程范围常亮

绝缘强度:1500VAC/1min(输入、输出、电源之间)

绝缘电阻:>100MΩ(输入、输出、电源之间)

工作温度范围:-20~+55℃

电磁兼容性:符合GB/T18268(IEC61326-1)

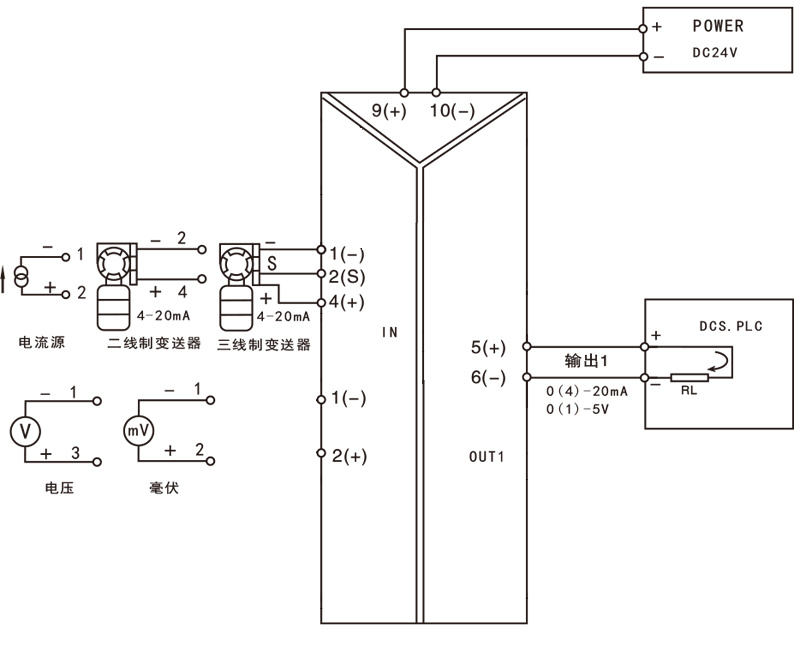

适合现场设备:二线制、三线制变送器，电压源、电流源信号

使 用 环 境

(1)周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质;

(2)储存温度:-40℃~+80℃:

(3)相对湿度:10%~90%RH;
