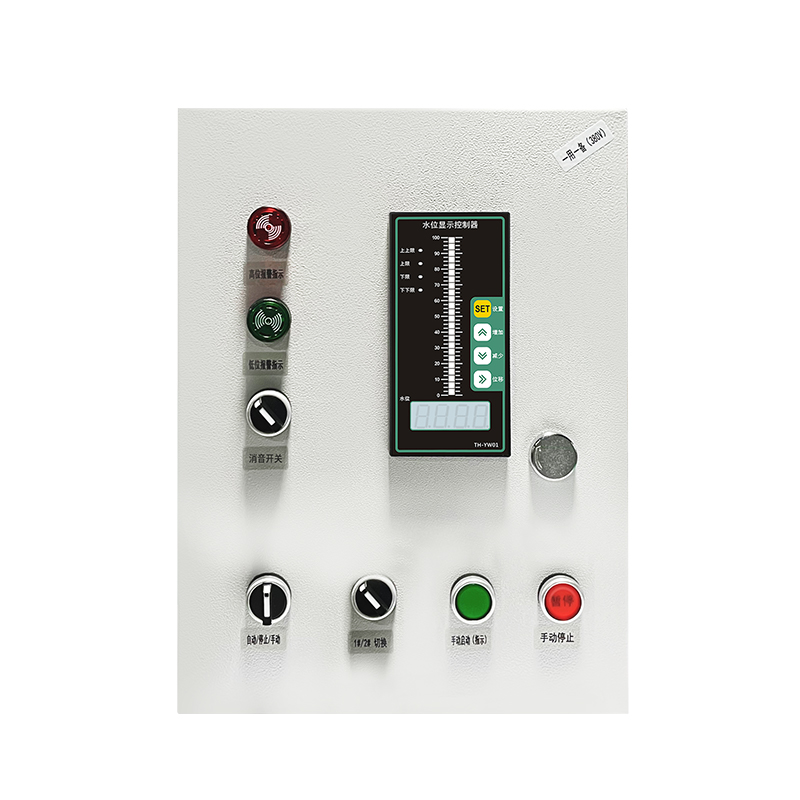

产品参数

Product parameter

• 兼容输入22种信号

  热电阻：Pt100、Cu50

  热电偶：S/R/B/K/N/E/J/T 并带自动冷端温度补偿

  标准信号：0~10mA/4~20mA/0(1)~5V/0~10V

  线性非标信号：0~100mV/0~400Ω以内，任意信号可按输入信号与对应量程设定好，即可使用

• 报警控制参数

  四路控制继电器输出

• 变送输出参数可多种选择

  变送输出类型：0~10mA/4~20mA/0(1)~5V

  通讯输出：RS485总线

• 供电方式：24VDC /220VAC /380VAC

• 负载功率：220V 7.5KW（含）以下；380V 15KW（含）以下

外形尺寸

Overall dimension

外形尺寸：300mm（宽）*400mm（高）*150mm（深）

接线图

Wiring diagram

电源接线

控制箱的电源进线，需连接至箱内的空气断路器的输入接线端子上，其中220V供电控制箱，使用2P空气断路器；380V供电控制箱，使用4P空气断路器（见图3.2.1）。

控制箱电源进线

Ø  观察断路器‌：首先，查看所购买控制箱内的断路器型号和规格是否与负载相匹配。

Ø  ‌准备导线‌：使用电工钳剥开线头，线头的距离不超过三公分为最佳。

Ø  ‌松动螺丝‌：使用十字孔螺丝刀松动上下两端的固定螺丝，露出上下衔接口。

Ø  ‌连接导线‌：将导线插入上下螺丝孔中，使用十字螺丝刀进行紧固，确保火线和零线正确连接。

传感器接线

Ø  将液位传感器的线缆，从控制箱底部的进线孔中穿入，电缆接在相应端子上。

Ø  接线‌：传感器探头的接线要正确，注意正负极的连接，避免接反导致设备损坏‌。接线已引至箱内TB接线端子，请按照箱内的接线标签进行电缆连接。

图液位探头接线

负载接线

Ø  将负载（一般为水泵、阀门等）的动力线缆从控制箱底部的进线孔中穿入，电缆接在交流接触器的主触点（输出）上。

Ø  220V负载接到交流接触器主触点（输出）的2/T1和6/T3端子上；380 V负载接到交流接触器主触点（输出）的2/T1、4/T2、6/T3三个端子上。

负载接线

Ø  负载类型为双控阀门，或干节点控制信号控制箱，负载接线已引至箱内TB接线端子，请按照箱内的接线标签进行电缆连接。
