接线图

Wiring diagram

电源接线

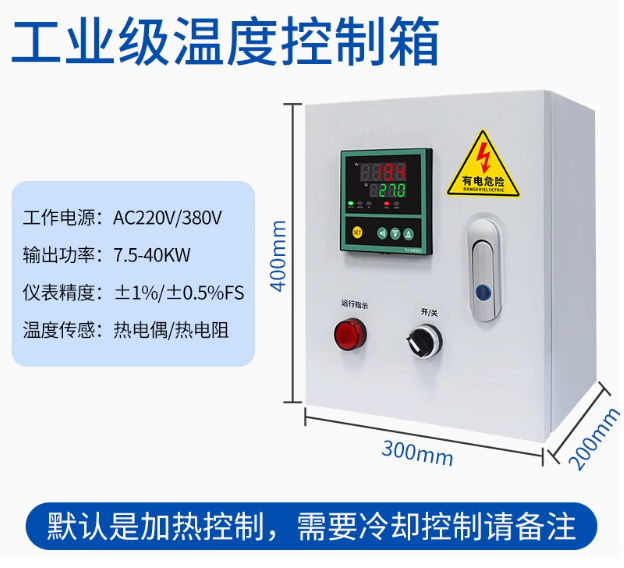

控制箱的电源进线，需连接至箱内的空气断路器的输入接线端子上，其中220V供电控制箱，使用2P空气断路器；380V供电控制箱，使用4P空气断路器（见图3.2.1）。

控制箱电源进线

Ø  观察断路器‌：首先，查看所购买控制箱内的断路器型号和规格是否与负载相匹配。

Ø  ‌准备导线‌：使用电工钳剥开线头，线头的距离不超过三公分为最佳。

Ø  ‌松动螺丝‌：使用十字孔螺丝刀松动上下两端的固定螺丝，露出上下衔接口。

Ø  ‌连接导线‌：将导线插入上下螺丝孔中，使用十字螺丝刀进行紧固，确保火线和零线正确连接。

传感器接线

Ø  将温度传感器的线缆，从控制箱底部的进线孔中穿入，电缆接在相应端子上。

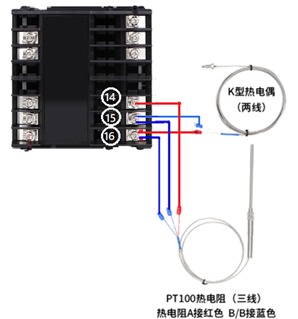

Ø  热电阻接线：常规温控箱的热电阻，三线制热电阻接线需要使用三根导线。其中两根蓝线（通常标记为①和②）连接到仪表的⑮和⑯端子，一根红线（标记为③）连接到仪表的⑭端子。

Ø  热电偶接线：常规温控箱的热电偶接线如图3.2.2-1所示，热电偶正极（通常线标为红色）连接到仪表的⑯端子，热电偶负极（通常线标为蓝色）连接到仪表的⑮端子。

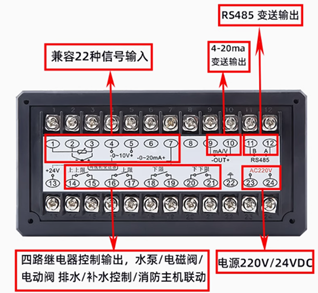

Ø 带‌4G传输、变送输出功能的温控箱热电阻接线两根蓝线连接到仪表的①和②端子，一根红线连接到仪表的③端子。热电偶正极（通常线标为红色）连接到仪表的③端子，热电偶负极（通常线标为蓝色）连接到仪表的②端子。

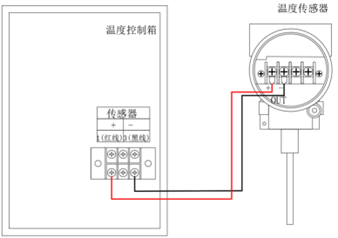

Ø  温度传感器接线（4-20mA）‌：传感器探头的接线要正确，注意正负极的连接，避免接反导致设备损坏‌。接线已引至箱内TB接线端子，请按照箱内的接线标签进行电缆连接。

负载接线

Ø  将负载（一般为水泵、阀门等）的动力线缆从控制箱底部的进线孔中穿入，电缆接在交流接触器的主触点（输出）上。

Ø  220V负载接到交流接触器主触点（输出）的2/T1和6/T3端子上；380 V负载接到交流接触器主触点（输出）的2/T1、4/T2、6/T3三个端子上。

负载接线

Ø  负载类型为双控阀门，或干节点控制信号控制箱，负载接线已引至箱内TB接线端子，请按照箱内的接线标签进行电缆连接。

选配功能 mA/V变送输出、RS485变送输出

Ø  温度控制箱可以选配mA/V变送输出、RS485变送输出功能。

Ø  变送输出是将一次仪表输入的信号（通常是传感器、检测装置）转换成标准的电流信号（4-20mA）或电压信号（0-5V），RS485信号供显示仪表或者DCS/PLC采集用。

Ø  这种转换使得信号能够在较长距离内传输，特别适用于工业自动化控制系统中‌。

选配功能 PID输出

Ø  温度控制箱可以选配PID输出。

Ø  PID输出信号类型：SSR、继电器、电流信号（4-20mA）或电压信号（0-5V），（0-10V）。
