产品名称:THT-IP系列有源配电通用信号隔离器

更新时间:2018-12-26 16:37:54

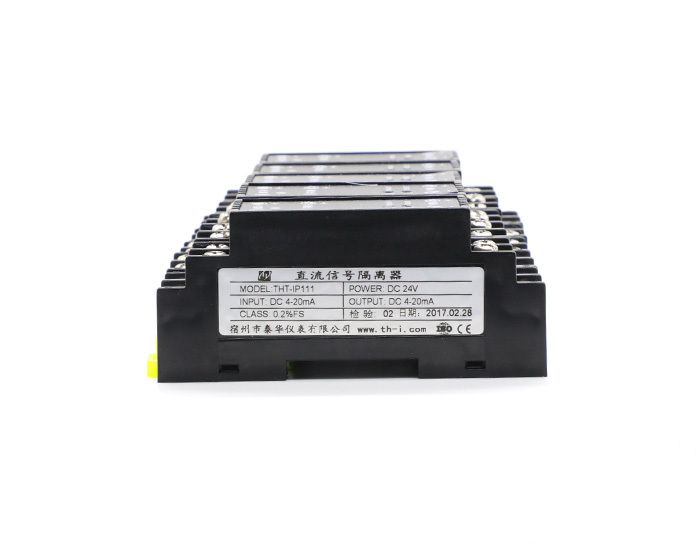

THT-IP系列有源配电通用信号隔离器

型号:THT-IP-XXX

输入信号类型:4-20mA,0-20mA等

输出信号类型:4-20mA,0-20mA

供电:DC24V,±10%

基本精度:0.005%F.S./度(-20度~+55度

安装方式:35mmDIN导轨安装



主要参数

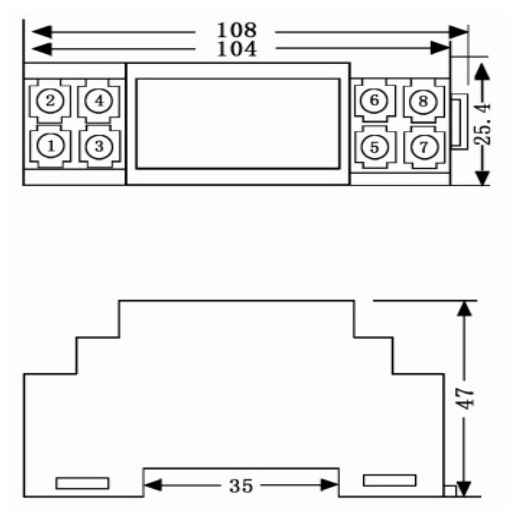

外型尺寸

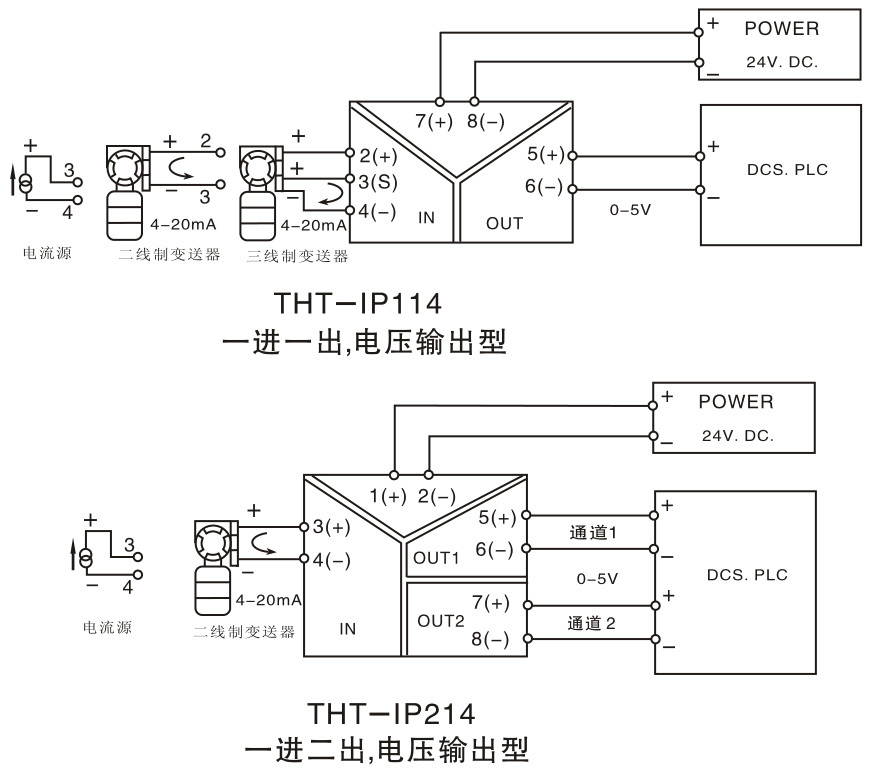

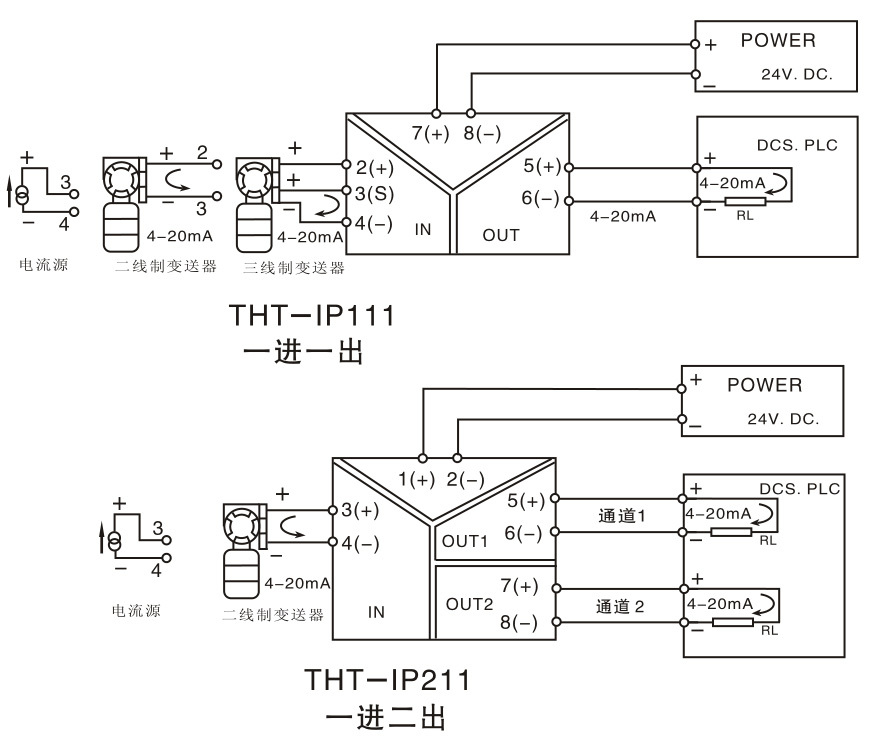

接线图

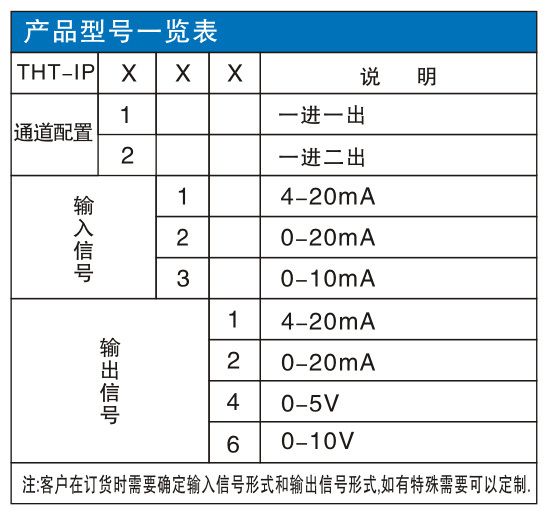

产品选型


输入端

输入信号:4-20mA;0-20mA

配电电压:24V,(最大驱动电流30mA)

输入阻抗:≤50Ω

输出端

输出信号:4-20mA;0- 20mA;0-5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:DC24V,±10%

消耗电流:≤50mA(一进一出,24V供电,配电输入,20mA输出时);≤70mA(一进二出,24V供电,配电输入,20mA输出时)

温度漂移:0.005%F.S./度 (-20度 ~ +55度)

响应时间:≤10mS(0-90%)(TYP)

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围: -20 ~ +55度

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:二线制,三线制变送器;电流源





THT-IPXXX

例:THT-IP111,一进一出,输入、输出均为4- -20mA。注意:THT-IP211,一进二出输入端默认为电流源输入,如需配电输入订货时请注明。
