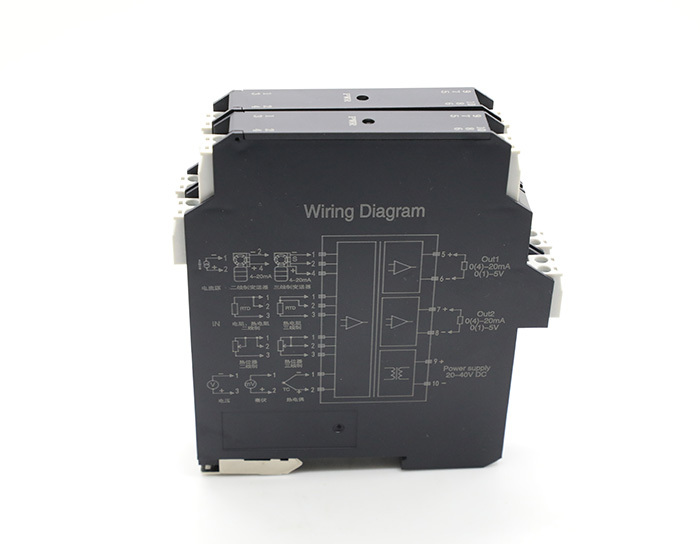

产品名称：THS-NS系列非标信号隔离器Ⅰ

更新时间：2022-4-1 16:38:01

型号：THT-NS-XXX

输入信号类型：0-10mA，0-20mA等

输出信号类型：4-20mA，0-20mA等

供电：DC24V

基本精度：±0.1%F.S

安装方式：35mmDIN导轨安装

主要参数

外型尺寸

接线图

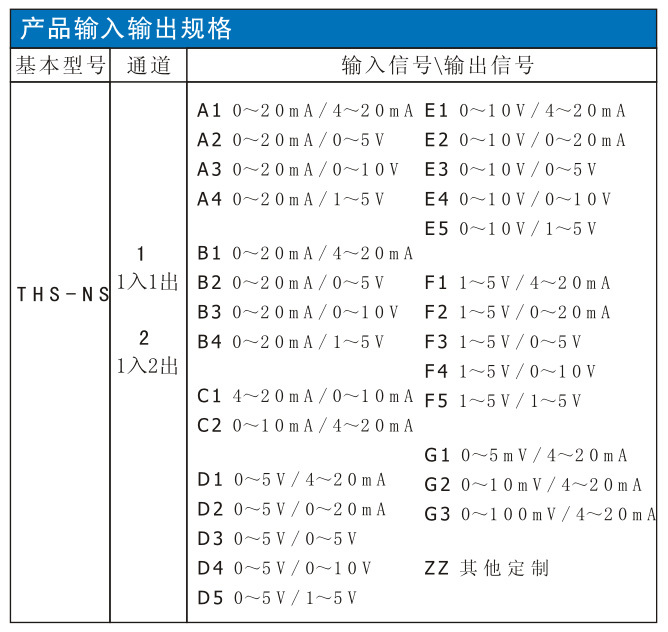

产品选型

输入端

输入信号:4- 20mA;0-20mA,0-10mA;1-5V,0-5V,0-10V;0-5mV,0-10mV,0-100mV等。

配电电压:≥21VDC

输入阻抗:电流输入时,≤25Ω;电压输入时,≥300KΩ.

输出端

输出信号:4-20mA;0-20mA;0- 10mA;1-5V,0-5V,0-10V

输出负载电阻:RL≤800Ω(输出为电流信号)；RL≥10KΩ(输出为电压信号)

输出纹波:≤10mVp-p

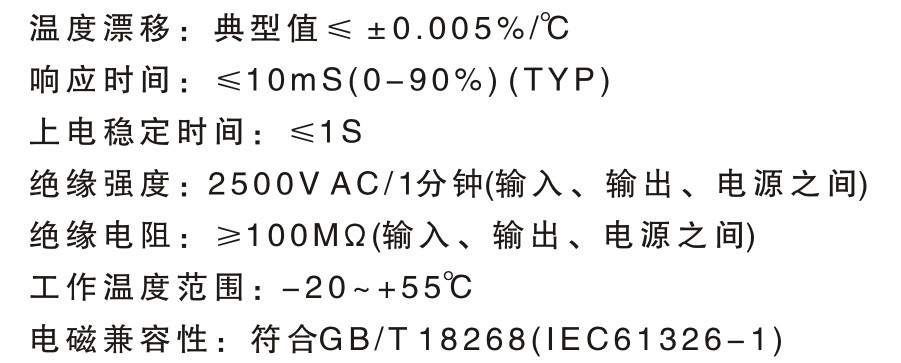

基本参数

通道数:一入一出(THS-NS1XX )；一入二出(THS-NS2XX )

电源:DC24V，电压范围: DC20~40V

消耗电流:≤39mA(一入一出,24V供电,配电输入，20m A输出，负载电阻=550Ω时)；≤58mA(一入二出,24V供电,配电输入，20mA输出，负载电阻=550Ω时)

基本精度: ±0.1%F.S

THS- NSXXX

例:THS-NS1A2，一进一出，输入0-20mA、输出0-5V.
