产品名称：THS-IP系列电流输入配电信号隔离器（一入二出）

更新时间：2018-12-26 16:38:20

型号：THS-IP-XXX

输入信号类型：4-20mA，0-20mA

输出信号类型：4-20mA，0-20mA等

供电：DC24V

基本精度：±0.1%F.S

安装方式：35mmDIN导轨安装

主要参数

外型尺寸

接线图

产品选型

输入端

输入信号:4-20mA;0-20mA

最大输入电流:25mA

配电电压:≥21VDC

输入阻抗:≤25Ω

输出端

输出信号:4-20mA;0-20mA;0-5V;0-10V

最大输出电流:25mA

输出负载电阻:RL≤800Ω(输出为电流信号);RL≥1MΩ(输出为电压信号)

输出纹波:≤10mVp-p

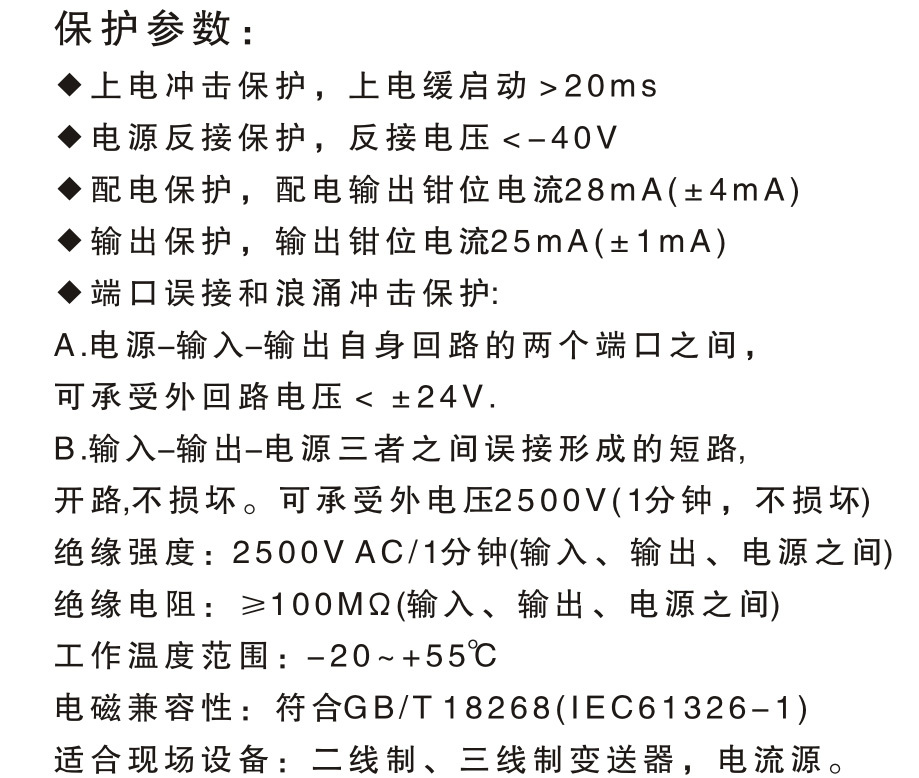

基本参数

通道数:一入一出(THS-IP1XX )；一入二出(THS-IP2XX )

电源: DC24V，电压范围: DC20~40V

消耗电流:≤39mA(一入一出,24V供电,配电输入，20mA输出，负载电阻=550Ω时)；≤58mA(-入二出,24V供电，配电输入，20mA输出，负载电阻=550Ω时)

基本精度: ±0. 1%F.S

温度漂移:典型值≤±1uA/10度

响应时间:≤10mS(0-90%)(TYP)

上电稳定时间:≤1S

THS-IPXXX

例:THS-IP111，一进一出，输入、输出均为4-20mA.
