产品名称:THS-IP系列电流输入配电信号隔离器(二入二出)

更新时间:2018/12/26 16:38:29


THS-IP系列电流输入配电信号隔离器(二入二出)

型号:THS-IP-XXX

输入信号类型:4-20mA,0-20mA

输出信号类型:4-20mA,0-20mA

供电:DC24V

基本精度:±0.1%F.S

安装方式:35mmDIN导轨安装

主要参数

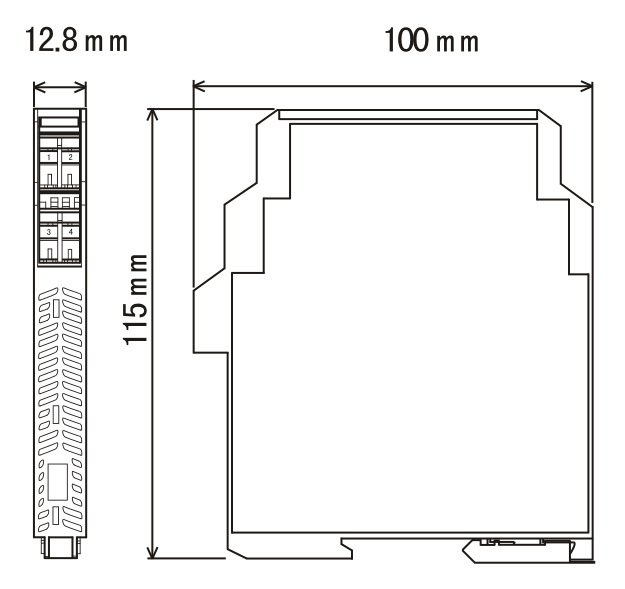

外型尺寸

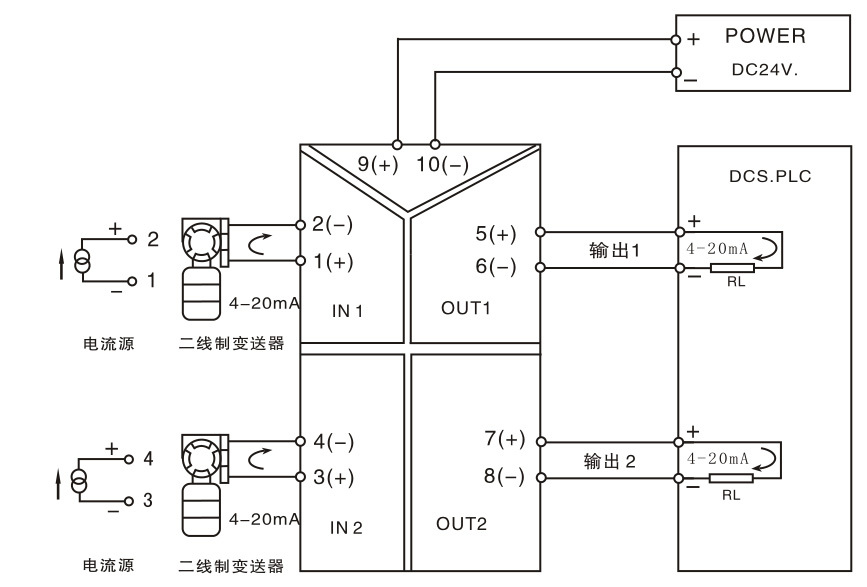

接线图

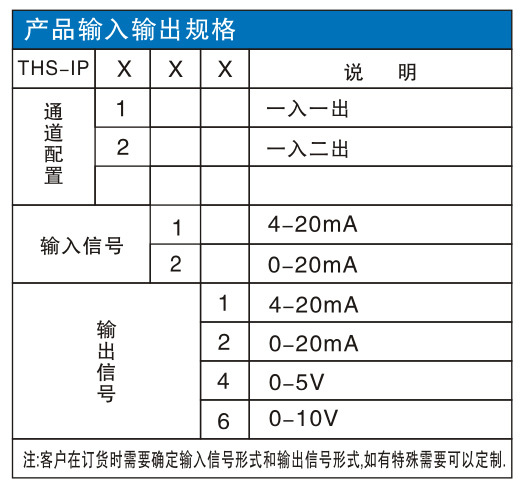

产品选型


输入端

输入信号:4-20mA;0-20mA

最大输入电流:25mA

配电电压:≥21VDC

输入阻抗:≤25Ω

输出端

输出信号:4-20mA;0-20mA;0-5V;0-10V

最大输出电流:25mA

输出负载电阻:RL≤800Ω(输出为电流信号);RL≥1MΩ(输出为电压信号)

输出纹波:≤10mVp-p

基本参数

通道数:二入二出(THS-IP5XX )

电源: DC24V,电压范围: DC20~40V

消耗电流:≤93mA(二入二出,24V供电,配电输入,20mA输出,负载电阻=550Ω时)

基本精度: ±0. 1%F.S

温度漂移:典型值≤±1uA/10度

响应时间:≤10mS(0-90%)(TYP)

上电稳定时间:≤1S

绝缘强度:2500VAC/1分钟(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围: - 20~+55度

电磁兼容性:符合GB/T 18268(IEC61326-1)

适合现场设备:二线制变送器,电流源。






THS-IPXXX

例:THS-IP111,一进一出,输入、输出均为4-20mA.


上一条:THS-IP系列电流输入配电信号隔离器(一入二出)
下一条:THP-IP系列电流电压输入配电信号隔离器

返回列表
