产品名称:THG-IU系列电流电压信号隔离器

更新时间:2018-12-26 16:38:58


型号:THG-IXXX

输入信号类型:4-20mA,0-20mA等

输出信号类型:4-20mA,0-20mA

供电:DC24V,±10%

基本精度:0.1%F.S.

安装方式:35mmDIN导轨安装

主要参数

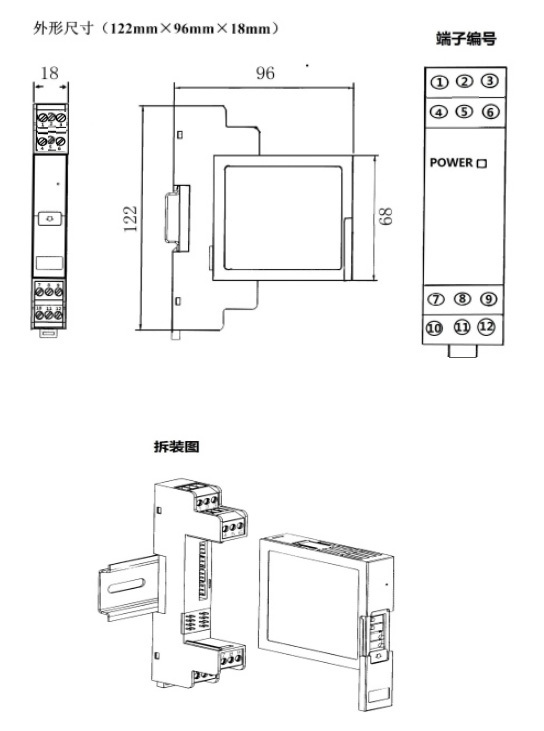

外型尺寸

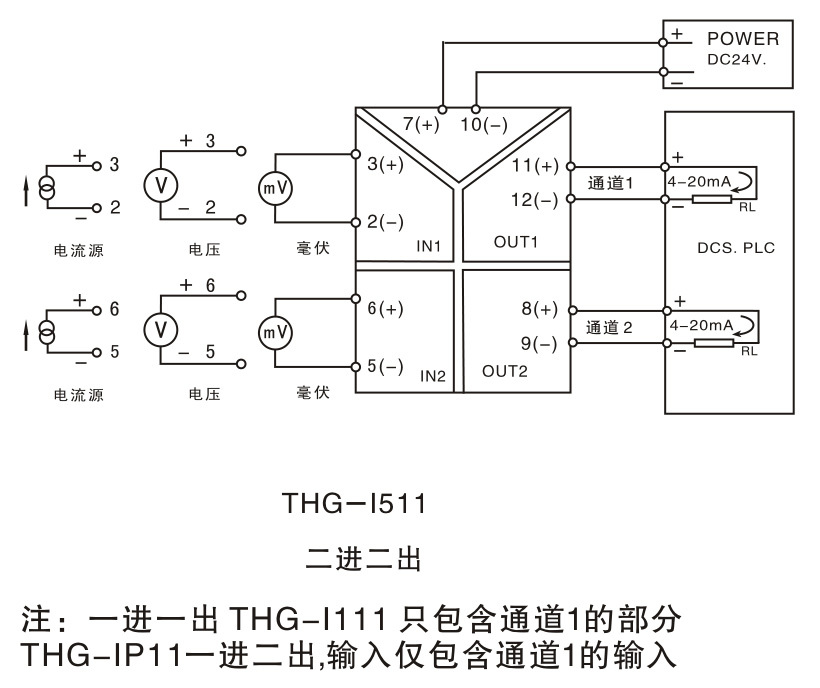

接线图
产品选型


输入端

输入信号:4-20mA;0- 20mA

配电电压:24V,(最大驱动电流30mA)

输入阻抗:≤50Ω

输出端

输出信号:4-20mA;0-20mA;0- 5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:DC24V,±10%

消耗电流:≤50mA(一进一出,24V供电,配电输入,20mA输出时);≤70mA(一进二出,24V供电,配电输入,20mA输出时);≤100mA(二进二出,24V供电,配电输入,20mA输出时)

基本精度:0.1 %F.S.

温度漂移:0.005%F.S./度 (-20度~+55度)

响应时间:≤10mS(0-90%) (TYP)

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围:-20~+55度

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:电压信号输出设备;电流源.





THG- IXXX

例:THG-I111,一进一出,输入、输出均为4 -20mA.

THG-UXXX

例:THG-U141,一进一出,输入0-75mV、输出4 - 20mA.





上一条:THP-IP系列电流电压分配信号隔离器
下一条:THG-IP系列电流输入信号隔离器
