输入端
输入信号:4-20mA
电压降:≤2V(20mA)
输入阻抗:100Ω+输出负载电阻
输出端
输出信号:4- 20mA
输出负载电阻:RL≤750Ω(指示灯关闭)；RL≤650Ω(指示灯打开)
输出纹波:≤5mVp-p
基本参数
通道数:一入一出( THS-1101 )；二入二出(THS-1501 )
基本精度: ±0.1%F.S
温度漂移:典型值≤士0.005F S/度
响应时间:≤10mS(0-90%)(TYP)
负载变化影响:±0.05%
绝缘强度: 2500V AC/1分钟(输入、输出之间)
绝缘电阻:≥100MΩ(输入、 输出之间)
工作温度范围: -20~+55度
电磁兼容性:符合GB/T 18268(IEC61326-1)

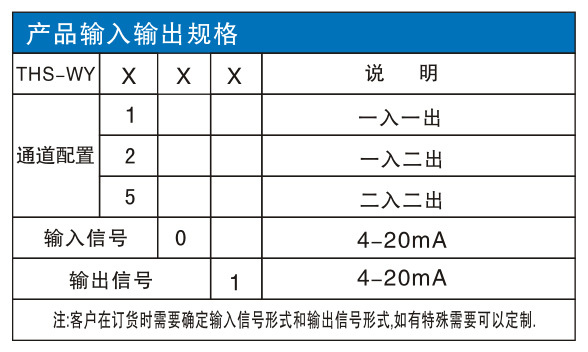

THS- WY-XXX
例:THS-WY101，一进一出，输入、输出均为4 -20mA.
|
