输入端
输入信号:4-20mA
压降:3V，TYP，（输入为20mA时）
输入阻抗:≤150Ω+输出负载电阻（THG-101）
输出端
输出信号:4-20mA
输出负载电阻:RL≤300Ω（THG-101）
基本参数
电源:无
基本精度:0.2%F.S
温度漂移:0.005F S/度（-20度~+55度）
响应时间:≤10mS(0-90%)(TYP)
绝缘强度: 1500V AC/1分钟(输入、输出、电源之间)
绝缘电阻:≥100MΩ(输入,输出,电源之间)
工作温度范围: -20~+55度
电磁兼容性:符合GB/T 18268(IEC61326-1)
适用现场设备:电流源.

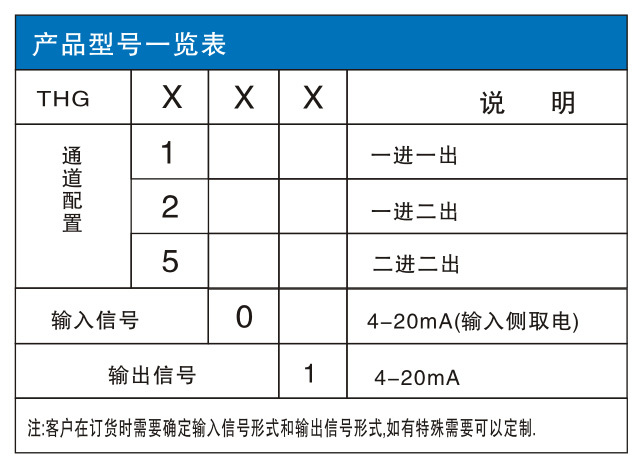

THG-XXX

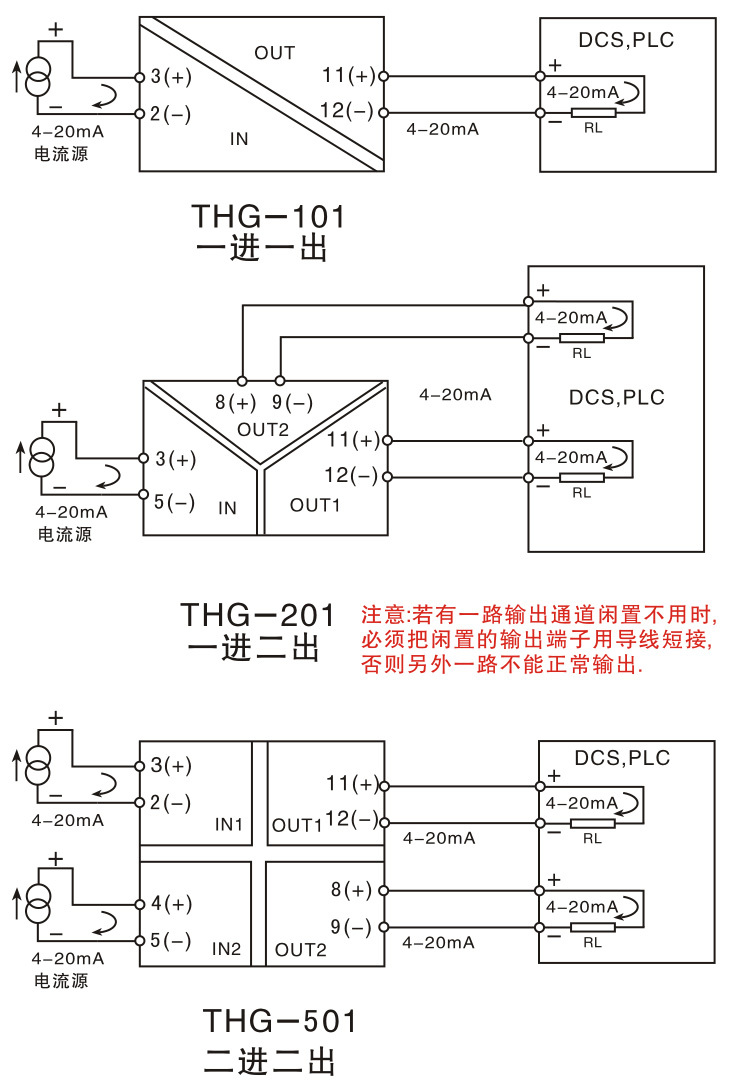

例:THG-101，一进一出，输入侧取电，输入、输出均为4 -20mA.
|
