产品名称:THS-F系列频率信号隔离器

更新时间:2018-12-26 16:35:58


型号:THS-F1XX

输入信号类型:45-55Hz,0-60Hz等

输出信号类型:4-20mA,0-20mA等

供电:DC24V

基本精度:0.1%F.S.

安装方式:35mmDIN导轨安装

主要参数

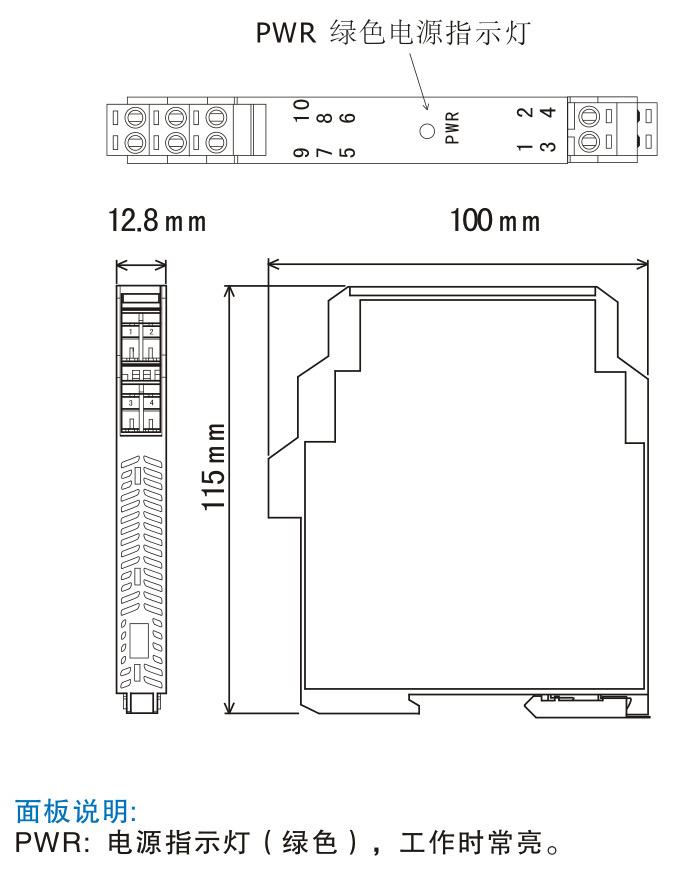

外型尺寸

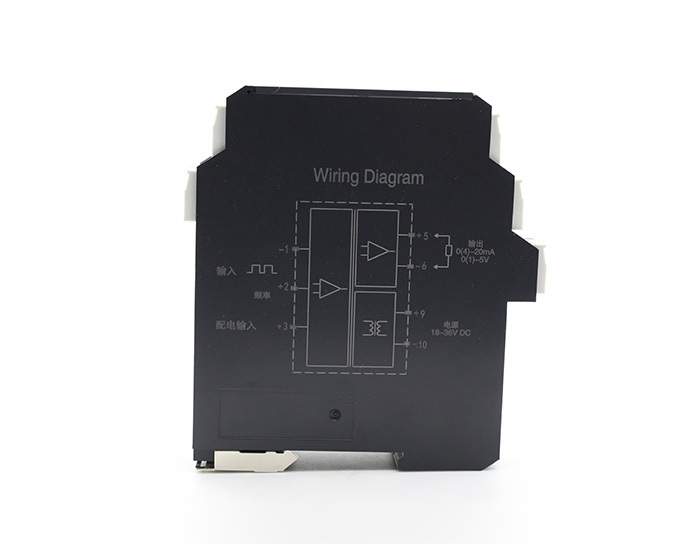

接线图

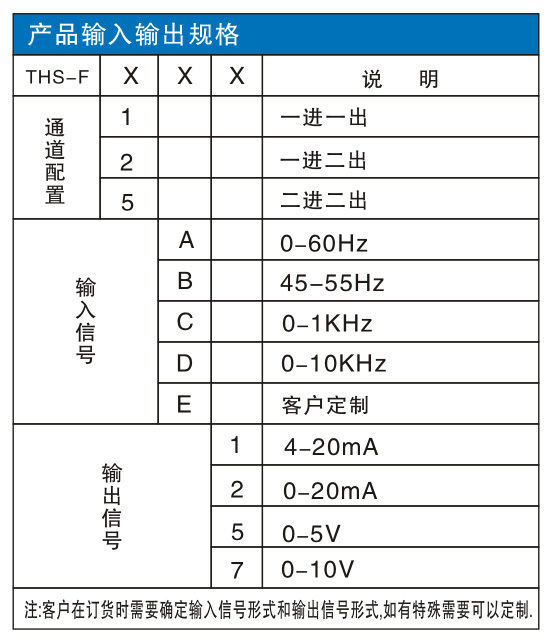

产品选型


输入端

信号类型:脉冲方波或正弦波

频率范围: 0.1Hz-100KHz(低于0.1Hz的信号当作0Hz切除)

脉冲宽度:≥10us

电平: VL≤1V;4V≤VH≤12V(可定制)

配电电压:24V±2V或12V±1V

配电功率:小于0.8W

输出端

输出信号:4-20mA;0-20mA;0-5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:DC24V  电压范围:DC20-40V

消耗电流:≤50mA(一进一出,24V供电,20mA输出时);≤70mA(一进二出,24V供电,20mA输出时)

基本精度:0.1%F.S.

温度漂移:0.005%F.S./度 (-20度~+55度)

响应时间:≤0.5S(0-90%)(TYP)

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围:-20~ +55度

电磁兼容性:符合GB/T 18268(1EC61326-1)

适用现场设备:频率信号源





THS-F1XX

例:THS-F1D1,一进一出,输入0-10KHz,输出4 -20mA.
