产品名称:THS-SD系列开关量输入继电器输出隔离器

更新时间:2018-12-26 16:35:22


THS-SD系列开关量输入继电器输出隔离器

型号:THS-SDXXX

输入信号类型:开关信号输入

输出信号类型:继电器触点信号输出

供电:DC24V

基本精度:

安装方式:35mmDIN导轨安装

主要参数

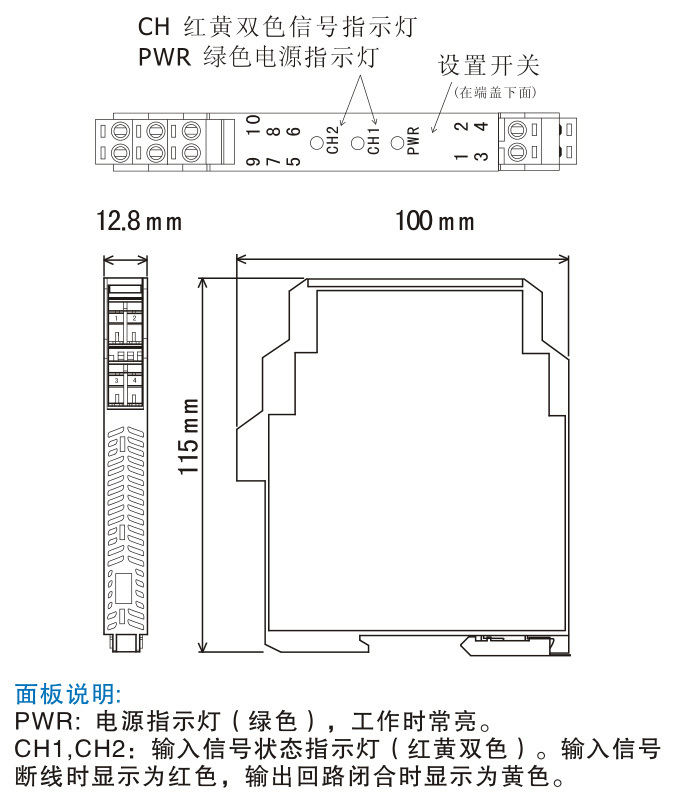

外型尺寸

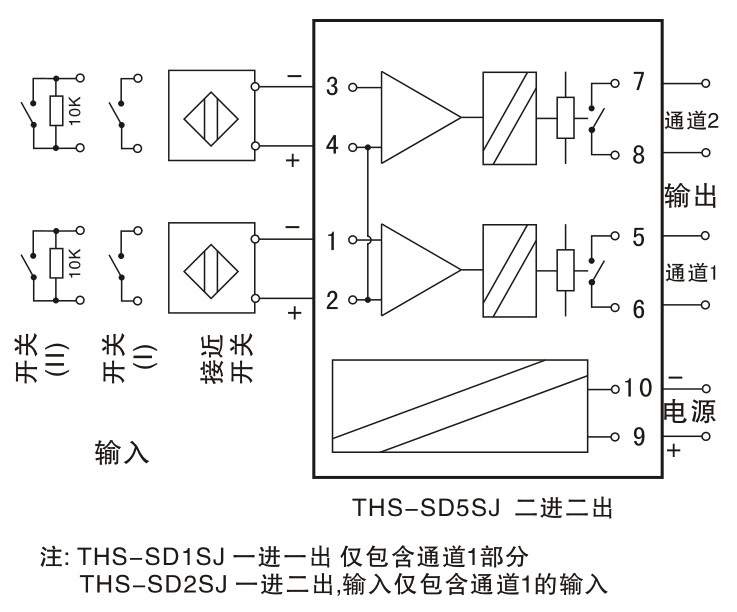

接线图

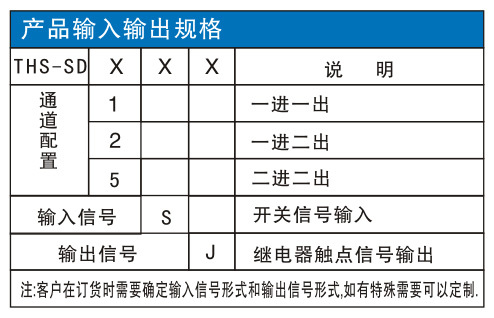

产品选型


输入端

输入信号:开关、接近开关,频率≤10Hz

配电电压:≈8V (开路时)

短路电流:≈8mA

输出端

继电器输出特性:

响应时间:≤20mS

驱动能力:2A/250V AC;2A/30V DC

负载类型:电阻性负载

输入输出特性(设置为同相控制时):

现场开关闭合或输入回路电流>2.1mA,输出继电器闭合,CH通道指示灯显示为黄色.

现场开关开路或输入回路电流<1.2mA输出继电器开路,CH通道指示灯不亮.

开关设置

注:开关输入,需要断线检测功能时,需在开关两端并联;10KΩ电阻(如右侧接线图中开关|| )

基本参数

电源:DC24V  电压范围: DC20-40V

消耗电流:≤50mA(一进一出,24V供电,继电器触点闭合时);≤60mA(一进二出,二进二出,24V供电,继电器触点闭合时)

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100Ω(输入、输出、电源之间)

工作温度范围:-20~ +55度

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:

符合DIN 19234 NAMUR接近开关、开关等现场设备(包括本安型的压力开关、温度开关、液位开关等)








THS-SDXXX

例:THS-SD1SJ,一进一出,开关或接近开关信号输入、继电器触点信号输出.
