产品名称:THG-SD系列开关量输入晶体管输出隔离器

更新时间:2018/12/26 16:35:07

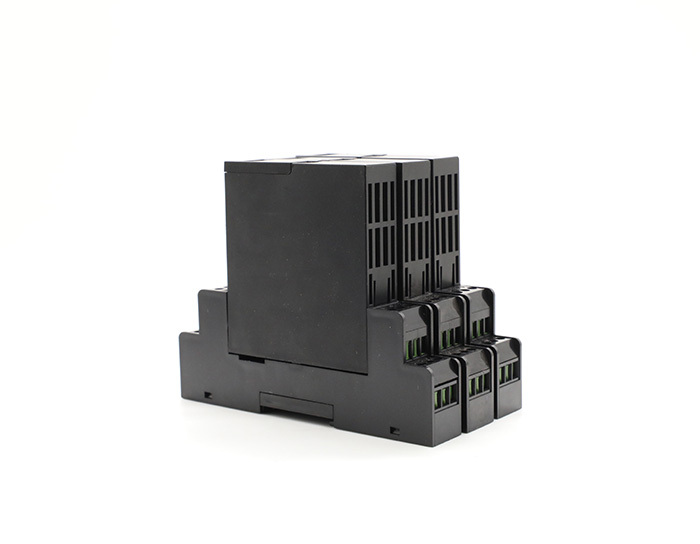

THG-SD系列开关量输入晶体管输出隔离器

型号:THG-SD-XXX

输入信号类型:开关信号输入

输出信号类型:晶体管集电极输出,电平信号输出

供电:DC24V±10%

基本精度:

安装方式:35mmDIN导轨安装

主要参数

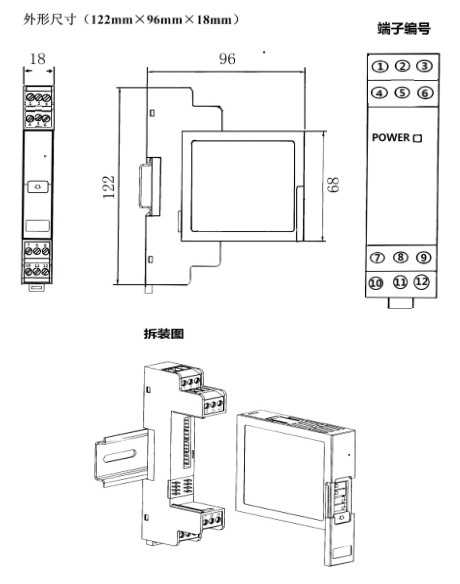

外型尺寸

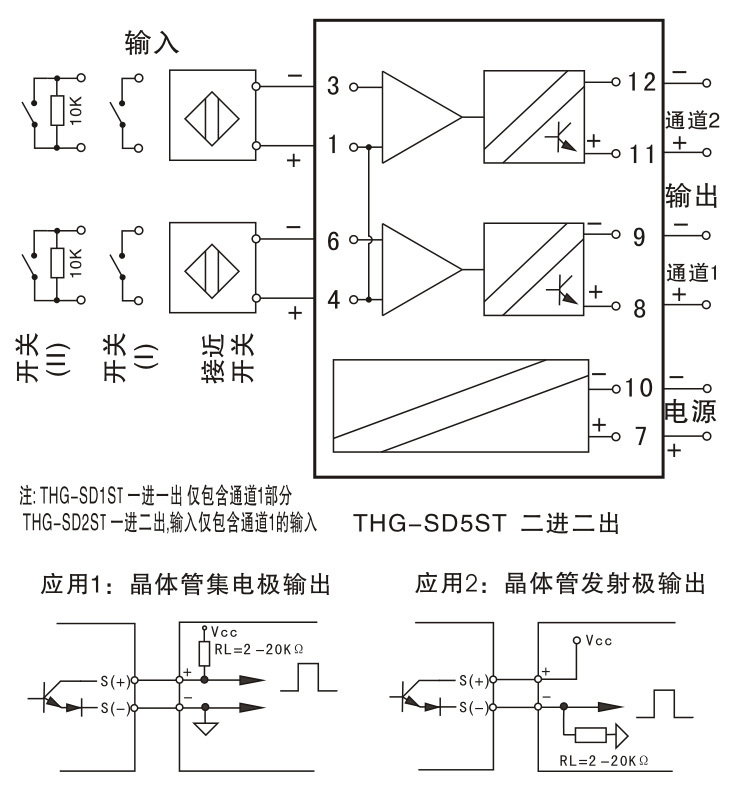

接线图

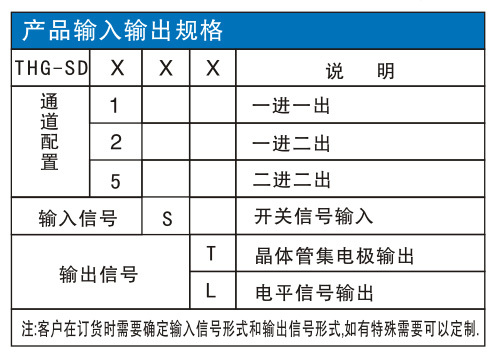

产品选型


输入端

输入信号:开关、接近开关,频率≤5KHz,占空比≥30%

配电电压:≈8V (开路时)

短路电流:≈8mA

输出端

晶体管集电极输出:

高电平: Vcc;

低电平:≤2.5V;

负载电阻: 2KΩ≤RL≤10KΩ;

最大驱动电流≤40mA

晶体管发射极输出:

高电平: Vcc-2.5V;

低电平:≤0.5V;

负载电阻:2KΩ≤RL≤10KΩ;

最大驱动电流≤40mA

电平输出:

高电平: 4.5V≤VH≤12V;

低电平: VL≤0.5V;

负载电阻:RL≥1KΩ

注:“Vcc”指输出端外部供电电压,Vcc≤40V DC


输入输出特性(设置为同相控制时):

现场开关闭合或输入回路电流>2.1mA,输出继电器闭合,CH通道指示灯显示为黄色.

现场开关开路或输入回路电流<1.2mA输出继电器开路,CH通道指示灯不亮.

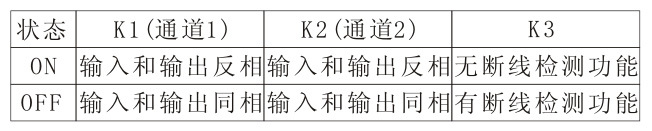

开关设置

注:开关输入,需要断线检测功能时,需在开关两端并联;10KΩ电阻(如右侧接线图中开关|| )

基本参数

电源:DC24V±10%

绝缘强度:1500V AC/1min(输入、输出、电源之间)

工作温度范围:-20~ +55度

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:

符合DIN 19234 NAMUR接近开关、开关等现场设备(包括本安型的压力开关、温度开关、液位开关等)








THG-SDXXX

例:THG-SD1ST,一进一出,开关或接近开关信号输入、集电极输出.
