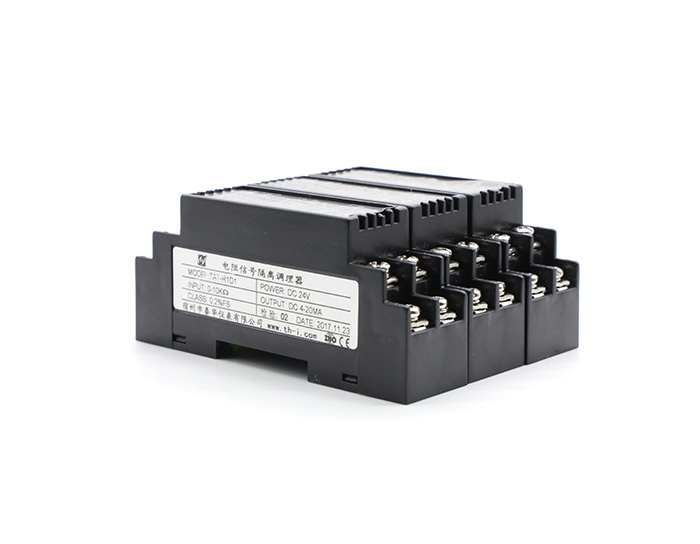

产品名称：THT-R系列电阻信号隔离变送器

更新时间：2018-12-26 16:34:50

型号：TAT-R1XX

输入信号类型：0-500mΩ,0-1KΩ等

输出信号类型：4-20mA,0-20mA

供电：DC24V,±10%

基本精度：0.1%F.S.

安装方式：35mmDIN导轨安装

主要参数

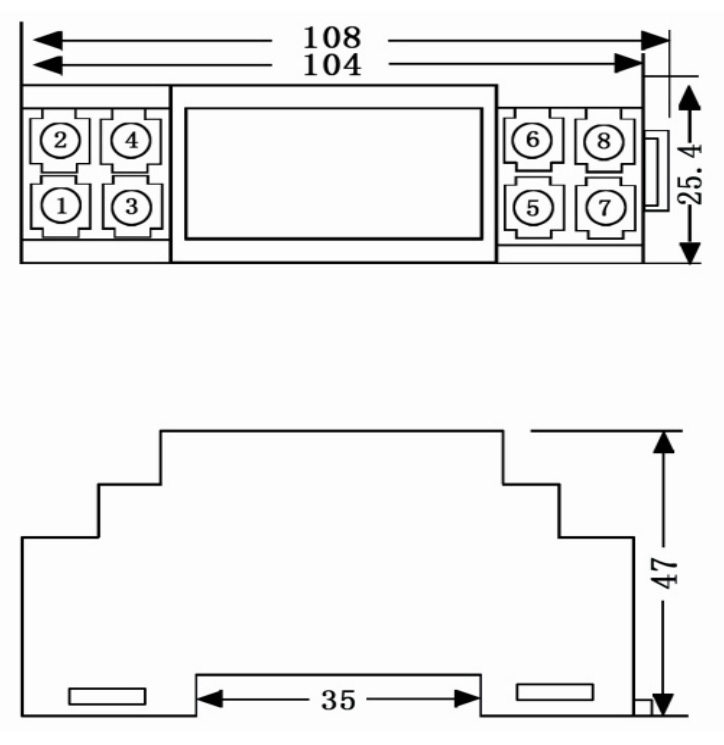

外型尺寸

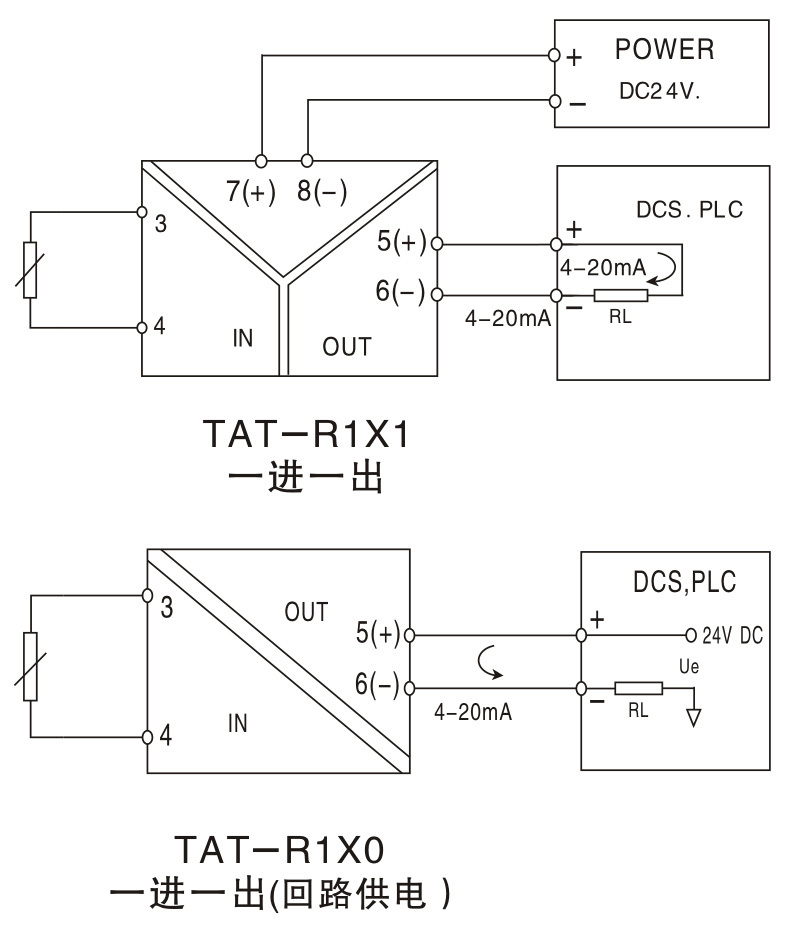

接线图

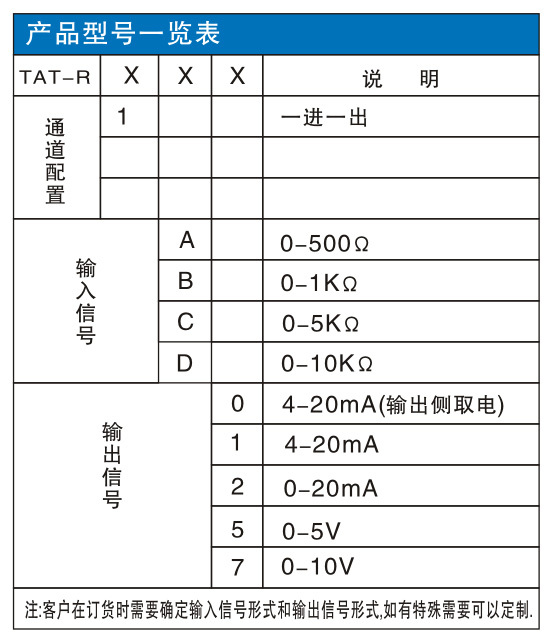

产品选型

输入端
输入信号:电阻信号,阻值范围:0-100KΩ

激励方式:内置精密恒流源激励
输出端
输出信号:4-20mA;0-20mA;0- 5V;0- 10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)
基本参数
电源:DC24V,±10%
消耗电流:≤50mA(一进一出,24V供电，20mA输出时)

基本精度:0.1 %F.S.
温度漂移:0.005%F.S./C (-20度~ +55度)

响应时间:≤10mS(0-90%)(TYP)
绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围:-20~+55度
电磁兼容性:符合GB/T 18268(IEC61326-1)

TAT- R1XX

例:TAT- R1D1，一进一出，输入0-10KΩ，输出4 -20mA.
