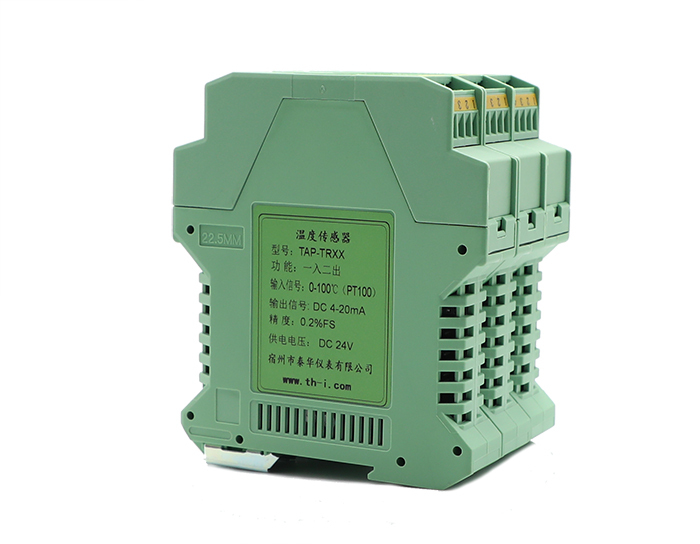

产品名称:TSP-TR系列热电阻温度隔离变送器

更新时间:2018/12/25 18:16:29


型号:TSP-TRXX

输入信号类型:Cu50(-50~+150度),Cu100(-50~+150度)

输出信号类型:4-20mA,0-20mA等

供电:DC24V,±10%

基本精度:0.1%F.S.

安装方式:35mmDIN导轨安装

主要参数

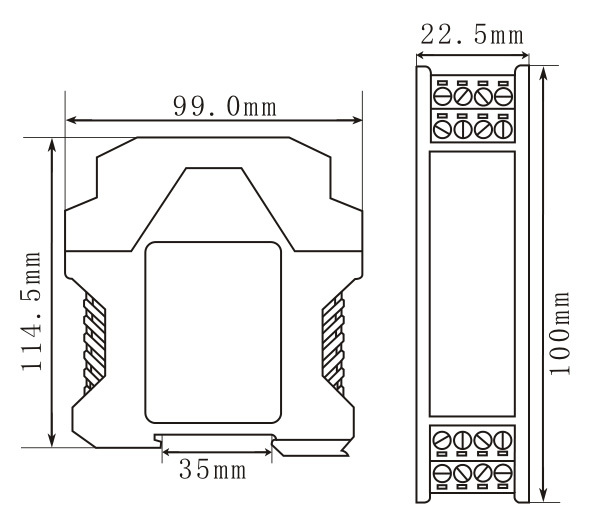

外型尺寸
接线图

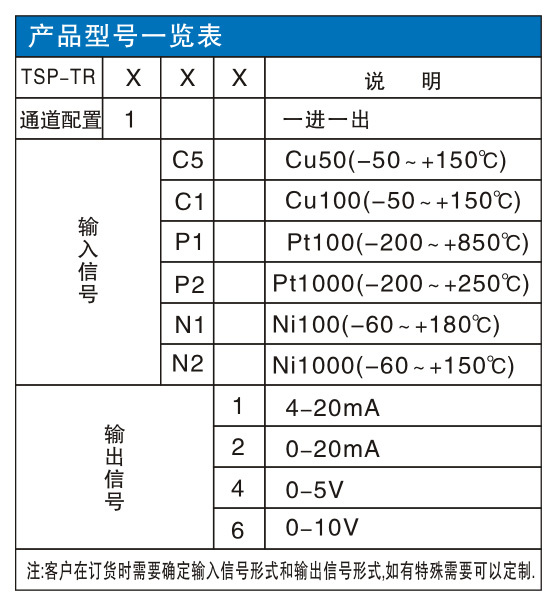

产品选型


输入端

输入信号: PT100,Cu50,Ni1000等热电阻信号

热电阻激励电流:≤1mA

允许线阻:≤100Ω

输出端

输出信号:4-20mA;0- 20mA;0-5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:DC24V,±10%

消耗电流:≤50mA(一进一出,24V供电,20mA输出时);≤70mA(一进二出,24V供电,20mA输出时);≤100mA(二进二出,24V供电,20mA输出时)

超限报警:低于温度下限,输出3.8mA,(4-20mA输出时);高于温度上限,输出20.5mA

断线报警:输出22mA

基本精度:0.1%F.S.

温度漂移:0.005%F.S./度 (-20度 ~ +55度)

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MQ(输入、输出、电源之间)

工作温度范围: -20 ~ +55度

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:二线制,三线制热电阻.




TSP- TRXX

例:TSP- TR1P11/.0-100,输入信号PT100(0-100度),输出DC4 -20mA.
