产品名称:TAG-TC系列热电偶温度隔离变送器

更新时间:2018/12/25 19:25:39


型号:TAG-TCXX

输入信号类型:0~+400度;0~+1600度

输出信号类型:4-20mA,0-20mA等

供电:DC24V,±10%

基本精度:0.5%F.S.

安装方式:35mmDIN导轨安装

主要参数

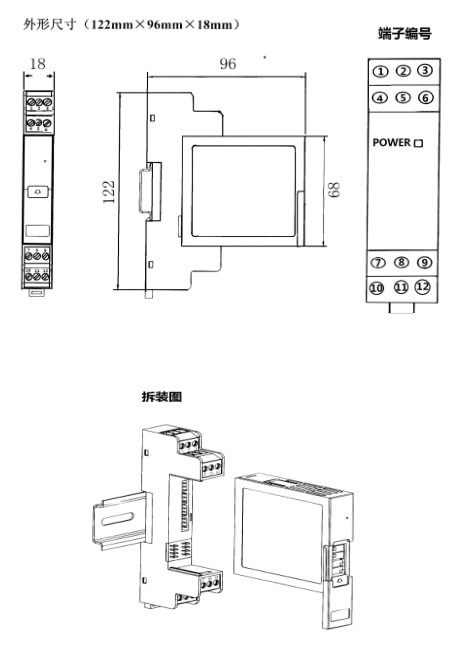

外型尺寸

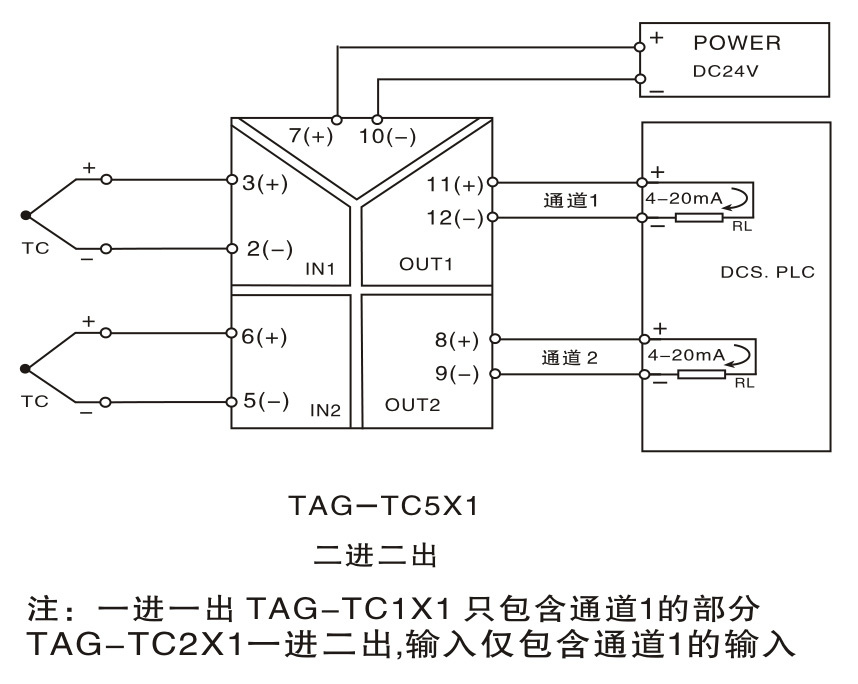

接线图

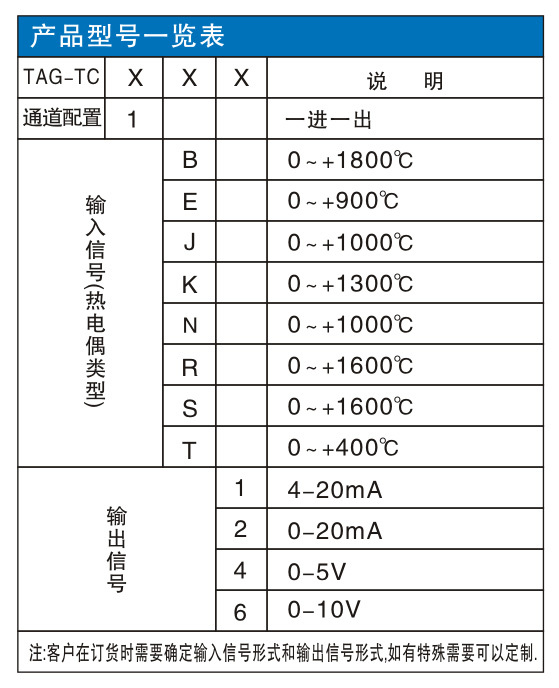

产品选型


输入端

输入信号: B,E,J,K,N,R,S,T等热电偶信号

冷端补偿:补偿范围:-25度~+75度(每20度误差1度)

补偿方式:内外补偿

输出端

输出信号:4-20mA;0-20mA;0-5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:DC24V,±10%

消耗电流:≤70mA(一进出,24V供电,20mA输出时);≤90mA(一进出,24V供电,20mA输出时);≤100mA(出,24V供电,20mA输出时)

基本精度:0.5%F.S.

温度漂移:0.005%F.S./度 (-20度 ~ +55度)

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围: -20 ~ +55度

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:热电偶




TAG- TCXX

例:TAG- TC1K1/0-500,输入信号K型热电偶(0-500度),输出DC4 -20mA.
