产品名称:TEC-IU系列直流电流电压信号隔离变送器

更新时间:2018/12/26 13:02:41


型号:TEC-IXXX

输入信号类型:0-1A,0-100V

输出信号类型:4-20mA,0-20mA等

供电:DC24V,±10%

基本精度:0.2%F.S.

安装方式:35mmDIN导轨安装

主要参数
外型尺寸

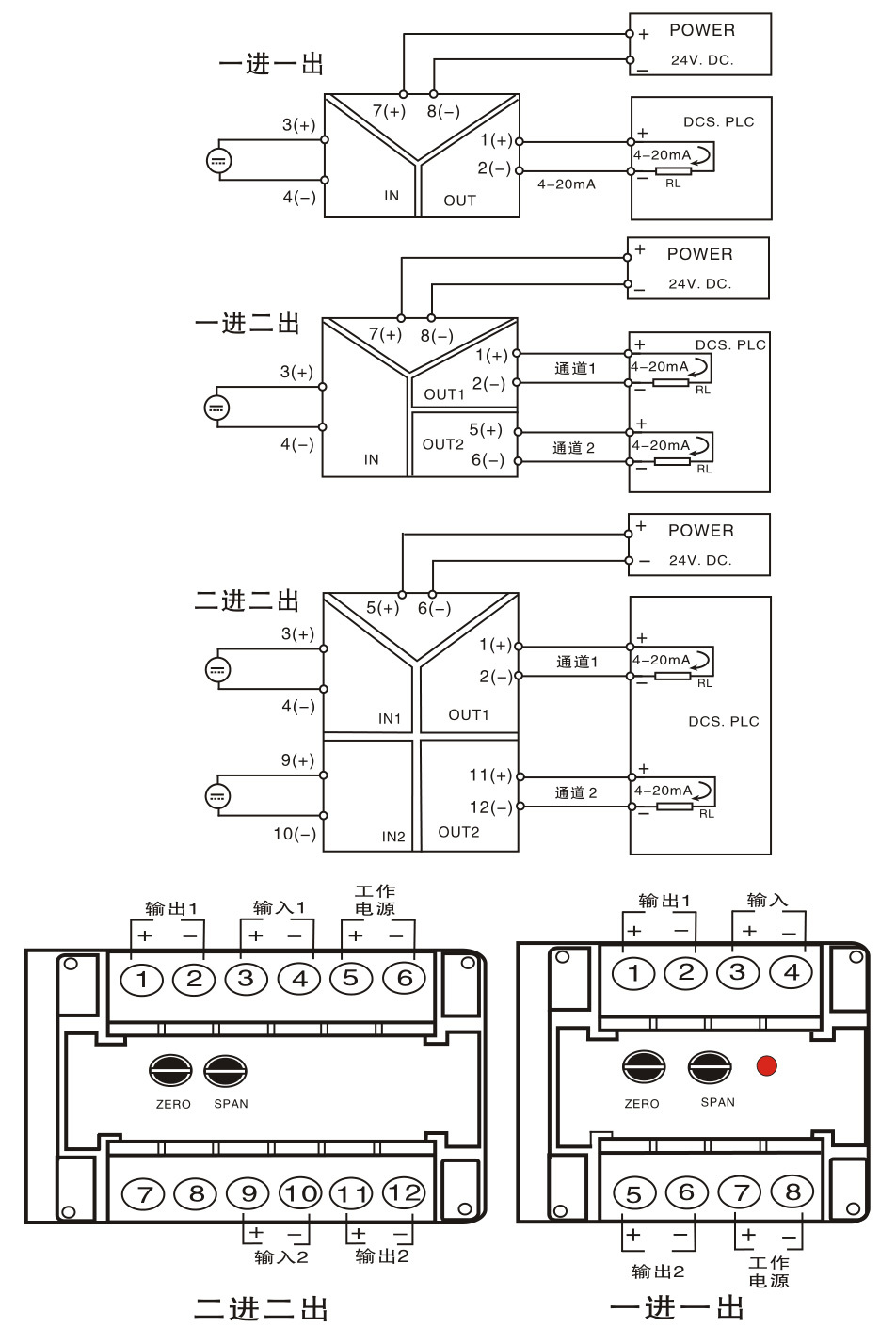

接线图

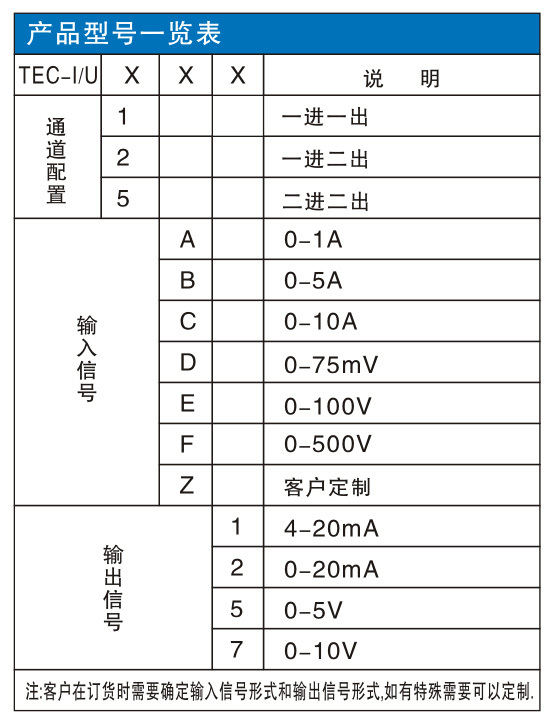

产品选型


输入端

输入电流范围:DC 0-10A(TEC-I系列)

输入电压范围:DC 0-2000V(TEC-U系列)

输出端

输出信号:4-20mA;0-20mA;0-5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL10KΩ(输出为电压信号时)

基本参数

电源:DC24V,±10%

额定功率:≤1W(一进出,DC24V供电,20mA输出时)

基本精度:≤0.2% F.S.

温度漂移:0.02%F.S./度 (-20度 ~ +55度)

响应时间:≤10mS(0- 90%)(TYP)

绝缘强度:2000V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围: -20~+55度

电磁兼容性:符合GB/T 1 8268.1(IEC61326-1)




直流电流变送器TEC- IXXX

例:TEC- I1B1,一进一出,输入0-5A,输出为4 -20mA.


直流电压变送器TEC- UXXX

例:TEC- U1F1,一进一出,输入0-500V,输出为4 -20mA.
