产品名称:TEB-AU系列交流电压变送器

更新时间:2018/12/26 13:26:58


型号:TEB-AI-XXX

输入信号类型:0-10A,0-5A等

输出信号类型:4-20mA,0-20mA

供电:AC85-265V或DC24V,±10%

基本精度:≤0.5%F.S.

安装方式:35mmDIN导轨安装



主要参数
外型尺寸

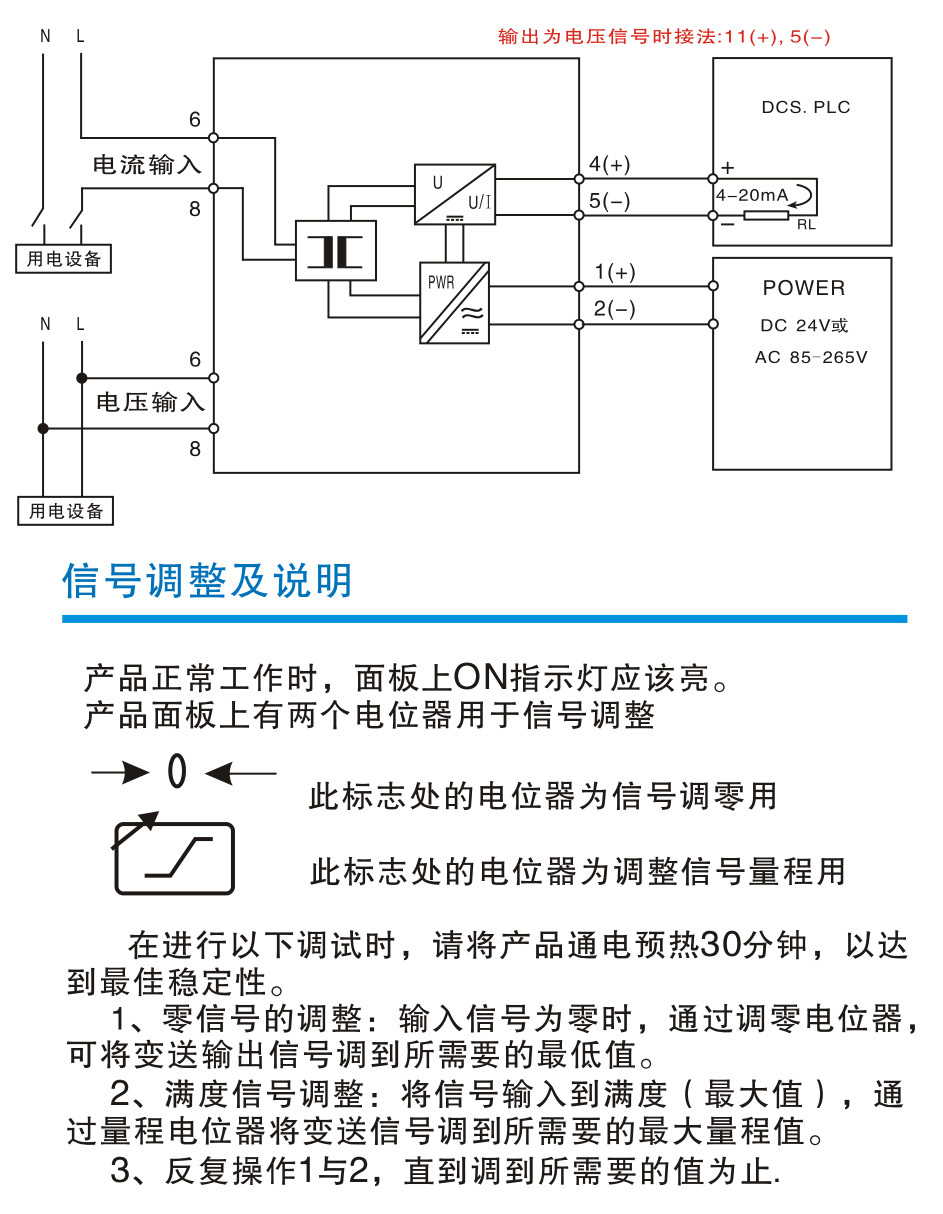

接线图
产品选型


输入端

输入电流范围:AC 0-20A

输入电压范围:AC 0-1000V

频率范围:40Hz- 60Hz

输出端

输出信号:4-20mA;0-20mA;0- 5V;0- 10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:AC85-265V或DC24V,±10%

额定功耗:≤1W(一进一出,DC24V供电,20mA输出时);≤1.5W(一进一出,AC220V供电,20mA输出时)

基本精度:≤0.5%F.S.

温度漂移:0.02%F.S./度 (-20度~+55度)

响应时间:≤400mS(0-90%) (TYP)

绝缘强度:2000V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围:-20 ~+55C

电磁兼容性:符 合GB/T 18268.1(IEC61326-1)

工作温度范围: -20~+55度

电磁兼容性:符合GB/T 1 8268.1(IEC61326-1)



TEB-AIXXX

例:TEB-AI1B1,一进一出,交流电流输入0-5A,输出4-20mA.


TEB-AUXXX

例:TEB-AU1E1,一进一出,交流电压输入0-300V,输出4-20mA.
