产品名称:THS-AC系列交流电流变送器

更新时间:2018-12-26 13:53:21


型号:THS-AC-XXXXX

输入信号类型:0-1A AC,0-100V AC

输出信号类型:4-20mA,0-20mA等

供电:DC24V

基本精度:0.5%F.S.

安装方式:35mmDIN导轨安装

主要参数

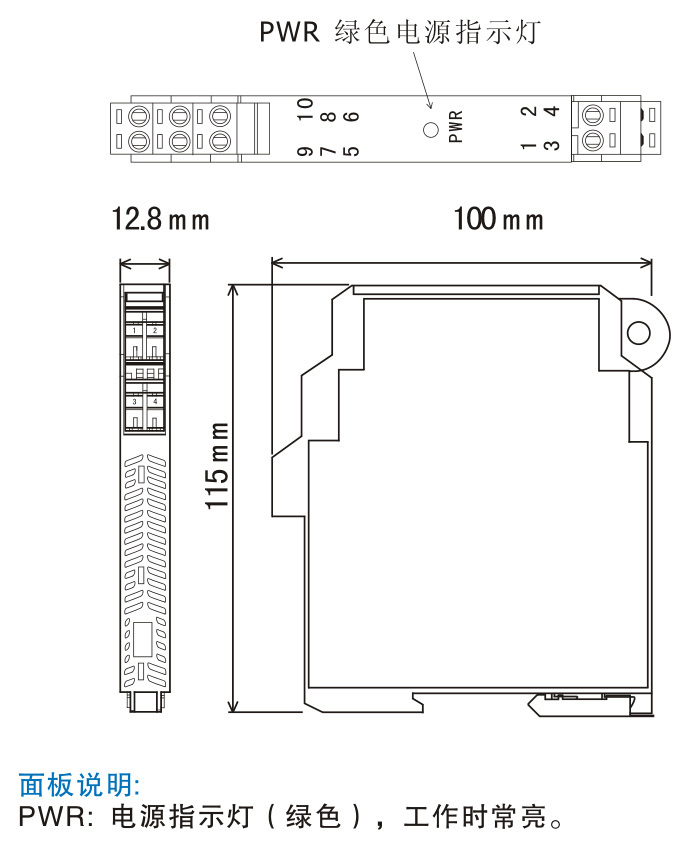

外型尺寸
接线图
产品选型


输入端

输入电流范围:AC 0-5A,AC 0-100mA

输入电压范围:AC 0-500V, AC 0-100mV

频率范围:40Hz- 60Hz

输出端

输出信号:4-20mA;0-20mA;0- 5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:DC24V

电压范围:DC20-40V

额定功耗:≤1W(一进一出,DC24V供电,20mA输出时)

基本精度:≤0.5% F.S.

温度漂移:0.02%F.S./度 (-20度 ~ +55度)

响应时间:≤400mS(0-90%) (TYP)

绝缘强度:2000V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

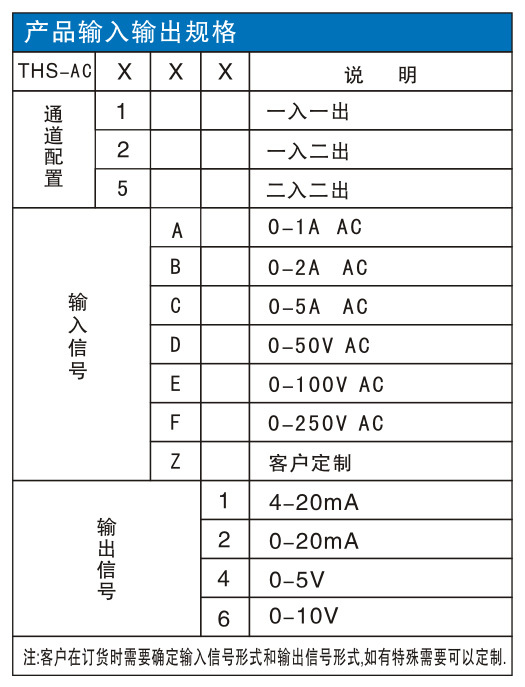

THS-ACXXXXX

例:THS-AC5C1F4,二进二出,第一路:输入0-5A,输出4-20mA,第二路:输入0-250V输出0-5V.

第一路输入端采用穿孔输入,孔径5mm,只能输入交流电流;

第二路输入端采用接线端子,既可输入交流电流,也可输入交流电压.为避免端子发热,

大电流输入时应优先选择使用第一路穿孔输入方式
