产品名称:TEC-AI系列交流电流变送器

更新时间:2021/3/10 10:16:42


产品:电流变送器

型号:TEC-AIXXX

输入信号类型:0-1A,0-5A

输出信号类型:4-20mA,0-20mA等

供电:AC85V-265V或DC24V,±10%

基本精度:0.5%F.S.

安装方式:35mmDIN导轨安装

主要参数

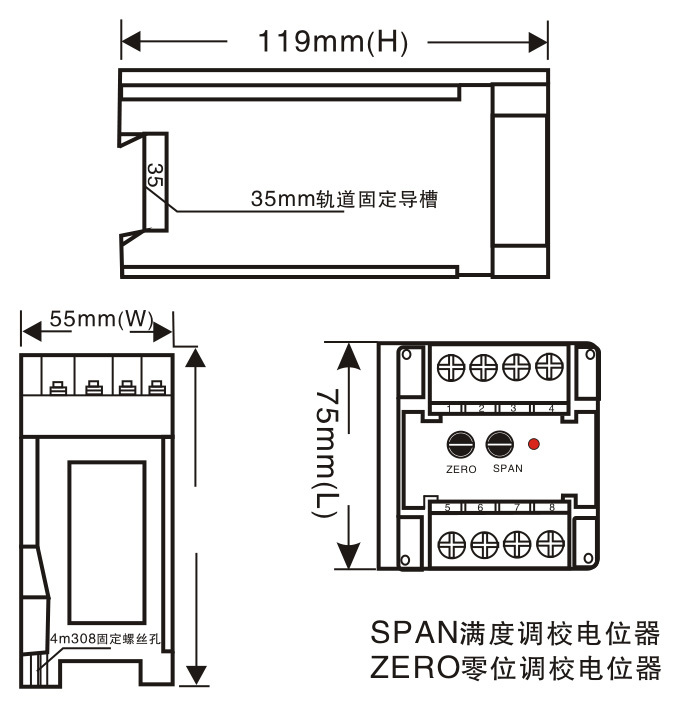

外型尺寸

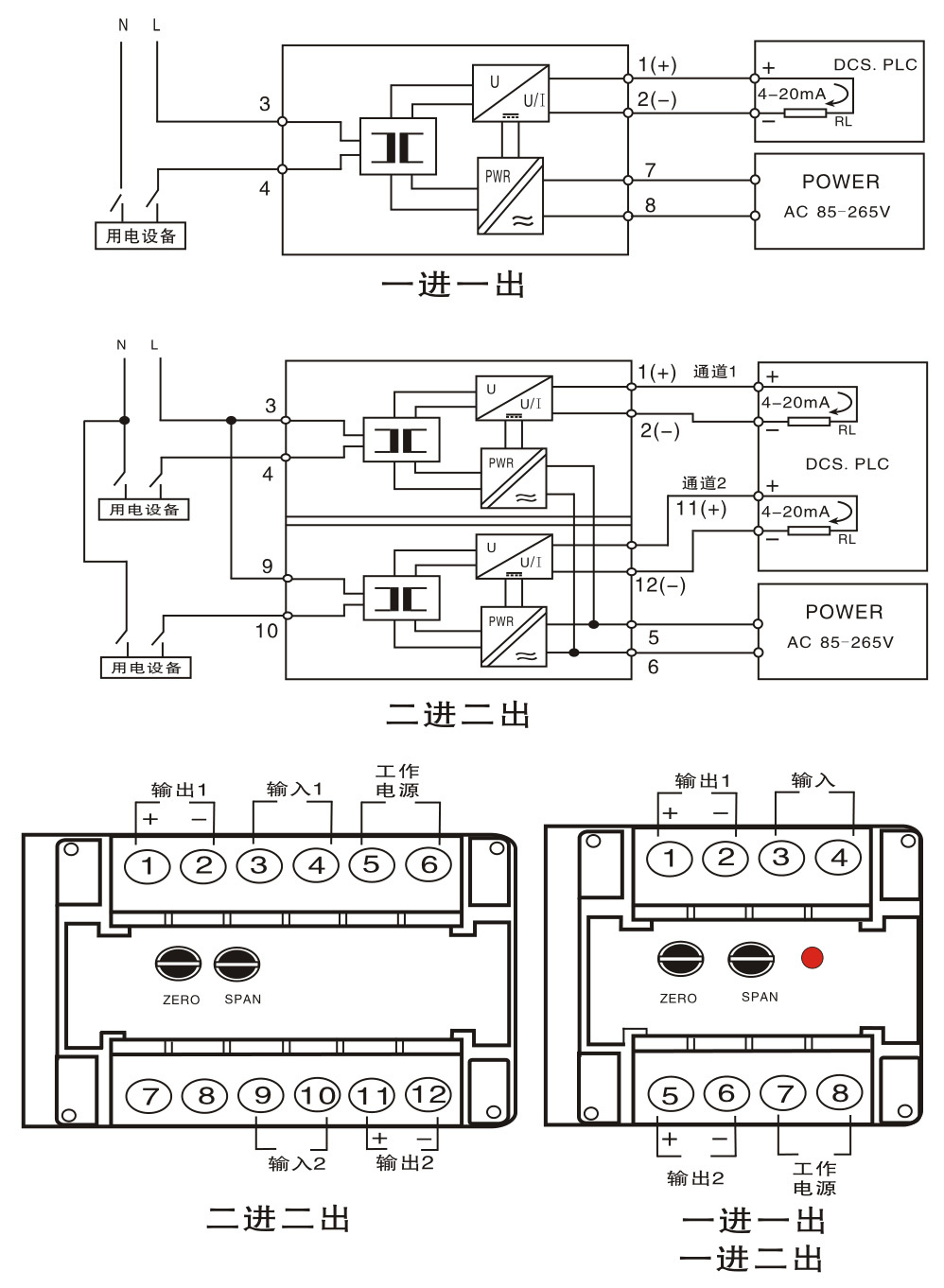

接线图

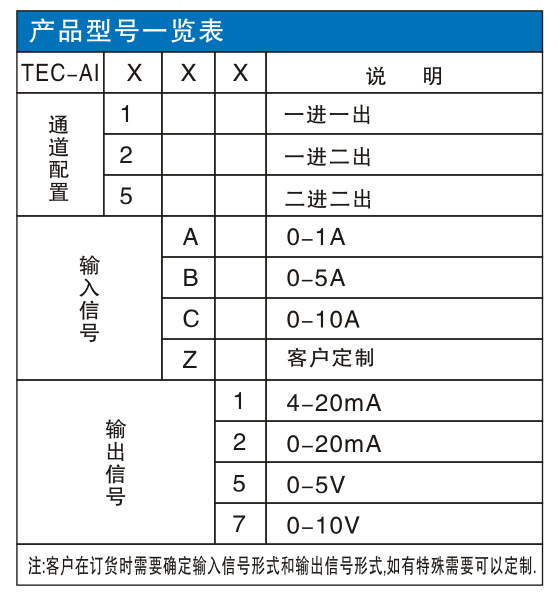

产品选型


输入端

输入电流范围:AC 0-20A

频率范围:40Hz-60Hz

输出端

输出信号:4-20mA;0-20mA;0-5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL10KΩ(输出为电压信号时)

基本参数

电源:AC85V-265V或DC24V,±10%

额定功率:≤1W(一进出,DC24V供电,20mA输出时);≤1.5W(一进出,AC220V供电,20mA输出时)

基本精度:≤0.5% F.S.

温度漂移:0.02%F.S./度 (-20度 ~ +55度)

响应时间:≤400mS(0- 90%)(TYP)

绝缘强度:2000V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围: -20~+55度

电磁兼容性:符合GB/T 1 8268.1(IEC61326-1)




TEC- AIXXX

例:TEC- AI1B1,一进一出,输入0-5A,输出为4 -20mA.
