产品名称:TEB-I系列直流电流电压信号隔离变送器

更新时间:2018-12-26 15:25:05


型号:TEB-I/U-XXX

输入信号类型:0-10A,0-5A等

输出信号类型:4-20mA,0-20mA

供电:AC85-265V或DC24V,±10%

基本精度:≤0.2%F.S.

安装方式:35mmDIN导轨安装



主要参数

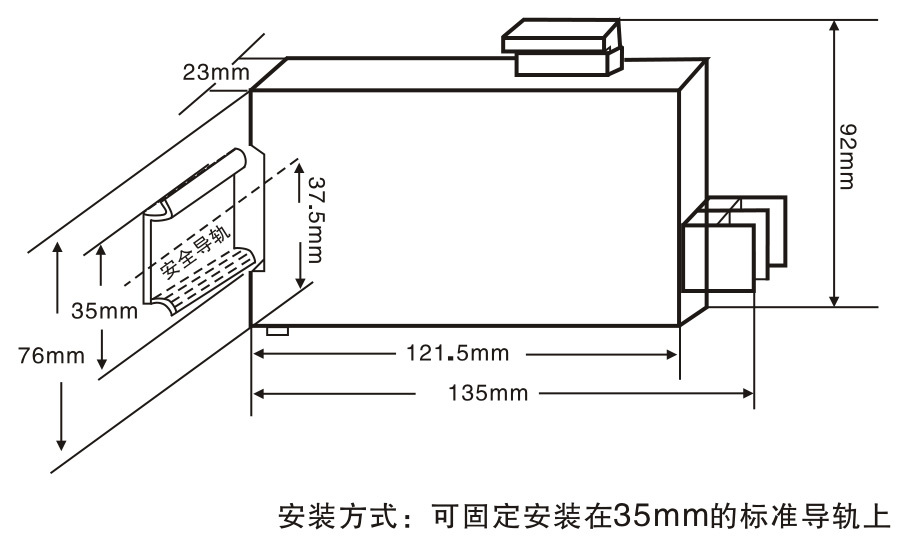

外型尺寸
接线图

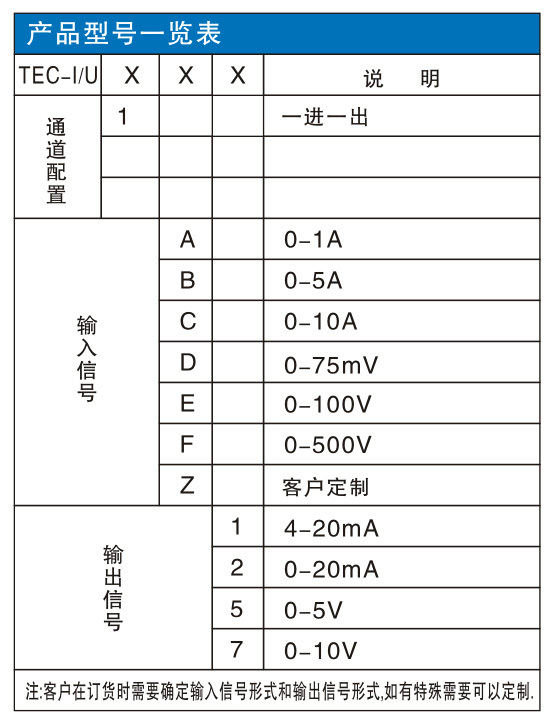

产品选型


输入端

输入电流范围:DC 0-10A(TEB-I系列)

输入电压范围:DC 0-1000V(TEB-U系列)

输出端

输出信号:4-20mA;0-20mA;0- 5V;0- 10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:AC85-265V或DC24V,±10%

额定功耗:≤1W(一进一出,DC24V供电,20mA输出时)

基本精度:≤0.2%F.S.

温度漂移:0.02%F.S./度 (-20度~+55度)

响应时间:≤10mS(0-90%) (TYP)

绝缘强度:2000V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围:-20 ~+55C

电磁兼容性:符 合GB/T 18268.1(IEC61326-1)

工作温度范围: -20~+55度

电磁兼容性:符合GB/T 1 8268.1(IEC61326-1)



号调整及说明

产品正常工作时,面板EON指示灯应该亮。产品面板上有两个电位器用于信号调整。

此标志处的电位器为信号调零用

此标志处的电位器为调整信号量程用

在进行以下调试时,请将产品通电预热30分钟,以达到最佳稳定性。

1、零信号的调整:输入信号为零时,通过调零电位器,可将变送输出信号调到所需要的最低值。

2、满度信号调整:将信号输入到满度(最大值),通过量程电位器将变送信号调到所需要的最大量程值。

3、反复操作1与2,直到调到所需要的值为止。


TEB-AIXXX

例:TEB-AI1B1,一进一出,交流电流输入0-5A,输出4-20mA.


TEB-AUXXX

例:TEB-AU1E1,一进一出,交流电压输入0-300V,输出4-20mA.
