产品名称:TU-IP系列电流输入信号隔离器

更新时间:2019/1/3 10:34:41


TU-IP系列电流输入信号隔离器

型号:TU-IPXXX

输入信号类型:4-20mA,0-20mA

输出信号类型:4-20mA,0-20mA等

供电:DC24V,±10%

基本精度:0.1%F.S.

安装方式:35mmDIN导轨安装

主要参数

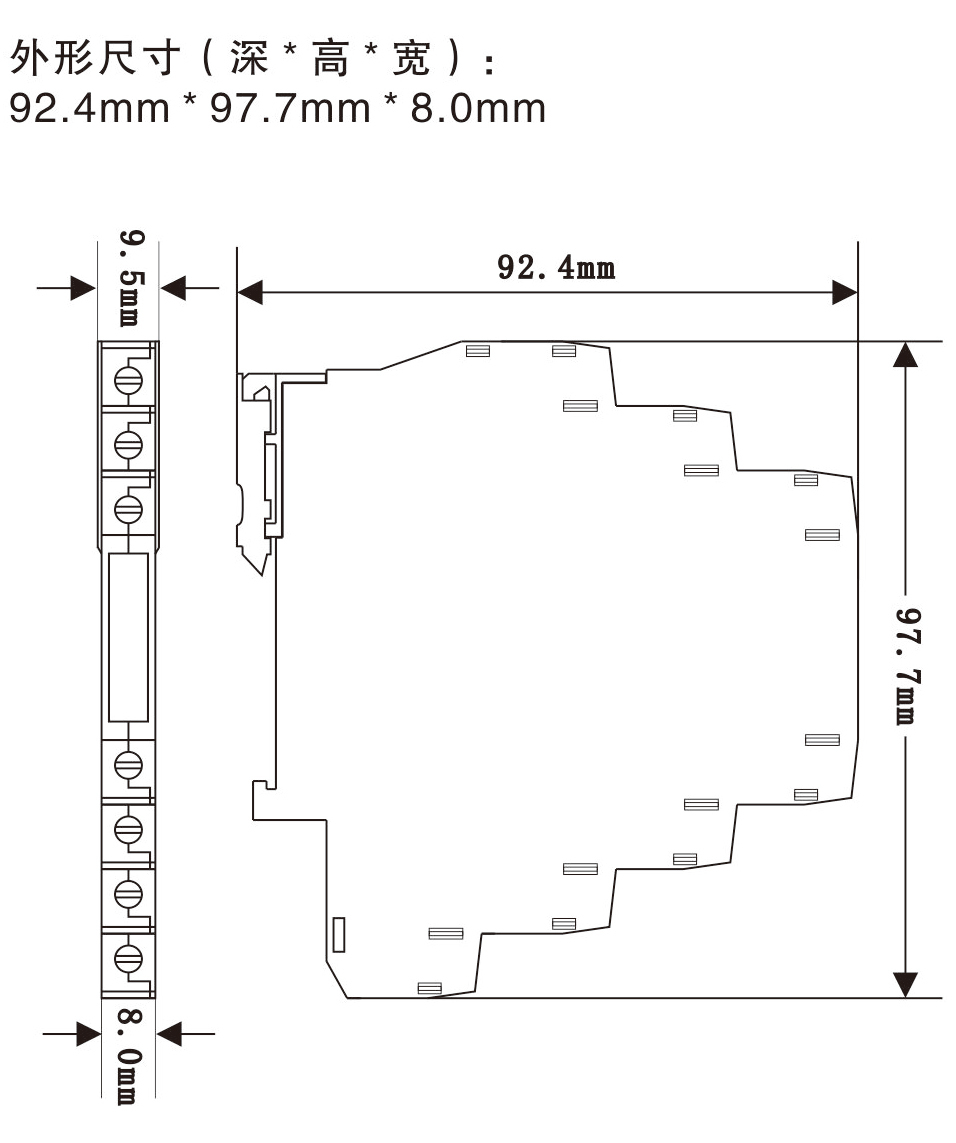

外型尺寸

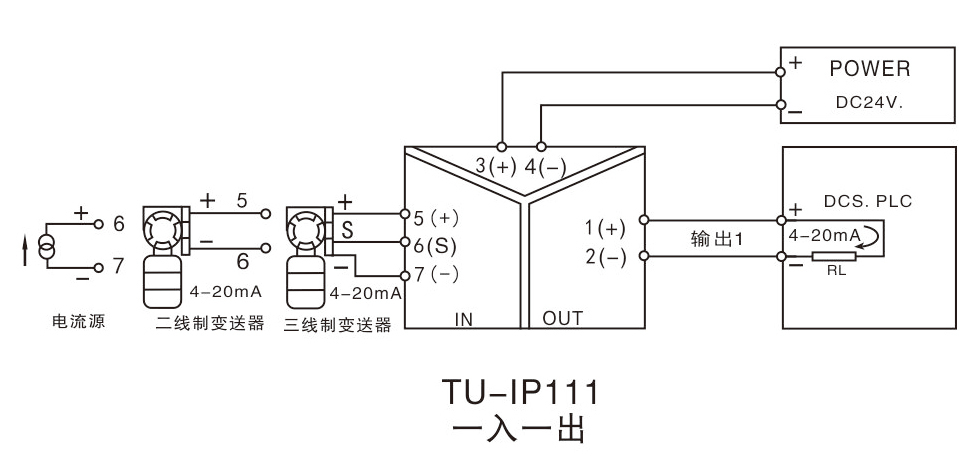

接线图

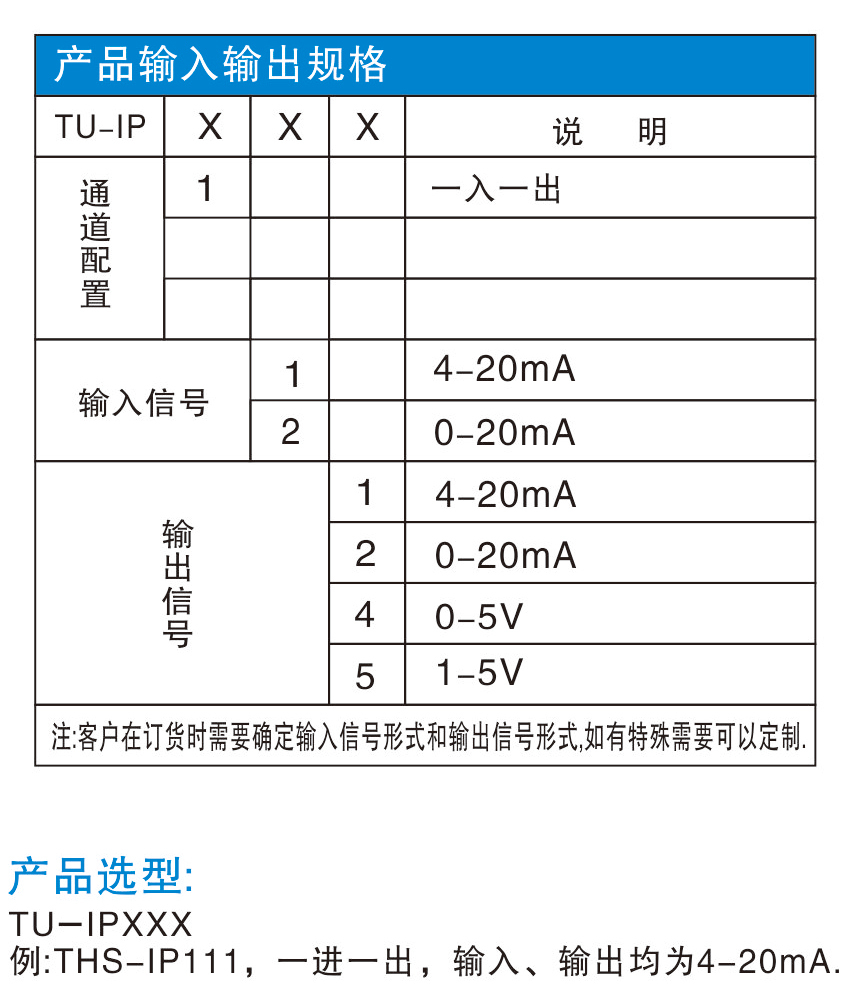

产品选型

输入端

输入信号:4-20mA;0- 20mA

最大输入电流:35mA

配电电压:≥19V

输出端

输出信号:4-20mA;0-20mA;0- 5V;0-10V

最大输出电流:35mA

输出负载电阻:RL≤550Ω(输出为电流信号时);

                    RL>330KΩ(输出为电压信号时)

注:用户可以在订货时指定电流输出或电压输出。

基本参数

通道数:一进一出(TU-IP1XX)

电   源:DC24V,电压范围:DC20-30V

消耗电流:≤60mA(一进一出,24V供电,20mA输出时)

基本精度:±0.1 %F.S.

温度漂移:0.005%F.S./℃

响应时间:0.5mS达到最终值的90%

电源保护:电源反向保护

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ;500V DC(输入、输出、电源与外壳之间)

工作温度范围:-20~+55度

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:二线制,三线制变送器;电流源.
